Lühike vastus: valige süsinikkiuga täidetud PEEK toru, kui lisatud jäikus ja mõõtmete stabiilsus õigustavad selle kompromisse

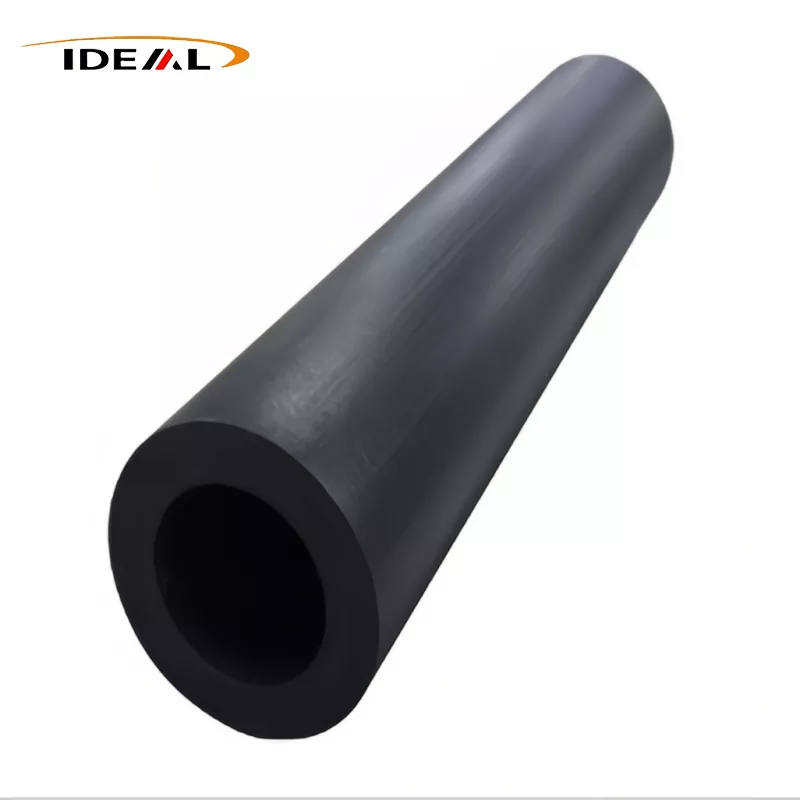

PEEK-torud on õõnsad pooltooted, mida kasutatakse tarnituna või töödeldakse sellisteks osadeks nagu puksid, hülsid, tihendid, klapikomponendid ja isolatsioonikorpused. Süsinikkiudu lisatakse siis, kui täitmata PEEK ei taga piisavat jäikust, mõõtmete kontrolli ega deformatsioonikindlust mehaanilise ja termilise koormuse korral.
See ei muuda süsinikuga täidetud materjali automaatseks esmaklassiliseks valikuks. See võib olla vähem andestav kui neitsi PEEK, raskem lõiketööriistade suhtes ja elektriliselt erinev. Õige otsus sõltub koormuse suunast, temperatuurist, keemilisest kokkupuutest, paarituspindadest, elektrinõuetest ja eemaldatavast materjalist. Guangzhou Ideaalsed pakkumisedSüsinikkiuga täidetud PEEK torudreguleeritava süsinikkiu sisaldusega 10% kuni 40%; ettevõte määrab tavaliselt kasutatavaks suhteks 30%.
Torud, torud ja torud võivad kirjeldada samu pooltooteid, kuid mõõtmed tuleb esitada üheselt
Polümeeride varude kataloogides kasutatakse "PEEK toru", "PEEK toru" ja "PEEK toru" sageli vaheldumisi. Ostjad ei tohiks eeldada, et need tingimused järgivad metalltorustike tavasid. Tarnija võib kirjeldada paksuseinalist töötlemistoorikut, mitte survestatud toru, mis on ette nähtud vedeliku transportimiseks paigaldatud kujul.
Tellimust peaks kontrollima ostujoonis, mitte nimisõna. Kui tegemist on surveteenusega, ei anna pooltoodete varude mõõtmed üksi survevõimet kindlaks. Valmis geomeetria, liigendid, temperatuur, kandja, koormuse ajalugu ja kohaldatav projekteerimisstandard vajavad kõik eraldi inseneriülevaatust.
Määratlege OD, ID, seina paksus, pikkus ja töötlusvaru mõõtmetega joonisel
Märkige välisläbimõõt, siseläbimõõt ja pikkus ning seejärel tehke kindlaks, kas iga väärtus on nominaalne, toodetud või nõutav pärast töötlemist. Kaasake kontsentrilisus, sirgus, ümarus, pinnaviimistlus ja lõppseisukord, kui need mõjutavad viimistletud detaili. Üldine pluss-miinus läbimõõdu tolerants ei reguleeri ava ja OD kontsentrilisust.
Jäta piisavalt töötlemisvaru naha puhastamiseks ja eeldatavate moonutuste korrigeerimiseks, kuid mitte nii palju, et materjalikulu ja töötlemisaeg asjatult tõuseks. Õhukesed viimistletud seinad vajavad erilist tähelepanu: padrun surve, lõikekuumus ja jääkpinge võivad pärast masinast väljumist puuri liigutada.
Käsitlege avaldatud suurusvahemikke ja ±0,02 mm tolerantsi selgituste, mitte garantiidena iga ID/OD kombinatsiooni puhul
GuangZhou Ideali tootelehel on loetletud must materjal, nimi-ID Φ20–458 mm, OD Φ15–404 mm, pikkused 1000 mm ja 3000 mm ning lubatud hälve ±0,02 mm. Neid vahemikke ei tohiks lugeda vabalt vahetatavate mõõtmetega maatriksina; kehtiva toru OD peab olema suurem kui selle ID.
Enne tellimuse esitamist küsige, millised ID/OD kombinatsioonid on saadaval ja millist funktsiooni tolerants hõlmab. Kinnitage ka mõõtmistemperatuur, kontrollimeetod, proovivõtuplaan, sirguse kriteeriumid ja see, kas tolerants kehtib varude või töödeldud pinna kohta. Theavaldatud PEEK torude suurused ja tolerantsi teaveon kasulik RFQ lähtepunkt, mitte aktsepteeritud joonise asendaja.
Mis süsinikkiud PEEKis muutub ja mida see automaatselt ei paranda
Süsinikkiud piiravad liikumist PEEK-maatriksis. Sobivas astmes ja orientatsioonis, mis üldiselt suurendab jäikust, vähendab mõõtmete muutust koormuse all ja parandab stabiilsust temperatuuri muutumisel. Need efektid võivad aidata töödeldud hülsi geomeetriat hoida või vähendada roomemist seal, kus neitsi PEEK liiguks liiga palju.
Tugevdus toob sisse ka suunatavuse. Tootmistee ja materjalivoog võivad kiud joondada, seega võivad aksiaalsed ja seina läbivad omadused erineda. Süsinikkiud ei paranda automaatselt iga kulumisliidest, ei säilita elektriisolatsiooni ega suurenda vastupidavust igale kemikaalile. Samuti võib see vähendada painduvust ja muuta servad agressiivse töötlemise või kokkupanemise ajal lõhenemisohtlikumaks.
Võrrelge esmaseid, süsinikkiuga täidetud ja muid modifitseeritud PEEK klasse jäikuse, kulumise, elektrilise käitumise, keemilise kokkupuute ja töödeldavuse osas
| Otsustusfaktor | Virgin PEEK | Süsinikkiududega täidetud PEEK | Muud muudetud PEEK klassid |
|---|---|---|---|
| Jäikus ja mõõtmete stabiilsus | Kasulik, kui esikohal on sitkus ja materjali täitmata käitumine | Tavaliselt eelistatakse seda, kui konstruktsiooni juhib läbipaine, roomamine või termiline liikumine | Klaasiga täidetud või muud tugevdatud klassid võivad pakkuda erinevat jäikuse ja elektrilise käitumise tasakaalu |
| Kanda | Jõudlus sõltub suuresti koormusest, kiirusest, temperatuurist ja vastupinnast | Võib parandada mõningaid kulumistingimusi, kuid katmata kiud võivad paarituspinda mõjutada | Laagrite klassid võivad olla eelistatavad, kui hõõrdumine ja kulumine on peamised nõuded |
| Elektriline käitumine | Tavaliselt valitakse koht, kus on vaja isolatsiooni | Võib olla madalam eritakistus, kuid süsiniku protsent üksi ei määratle elektriklassi | Koostised võivad olla kohandatud isolatsiooni, staatilise juhtimise või juhtivuse jaoks; kontrollida tegelikke andmeid |
| Mehaaniline töötlemine | Üldiselt vähem abrasiivne tööriistu | Süsinikkiud suurendab tööriista kulumist ja võib kaasa aidata servade purunemisele | Tööriista reaktsioon sõltub täiteaine pakendist |
Süsinikkiust täidisega PEEK toru töötlemiseks kasutage teravaid, sobivaid tööriistu ja kontrollitud töö hoidmist. Jälgige ava viimistlust, soojuse teket ja kiudude katkemist, selle asemel, et tugineda ainult välisläbimõõdu näidule. Kui kemikaalidega kokkupuude on kriitiline, hinnake täielikku klassi tegeliku vedeliku, kontsentratsiooni, temperatuuri, rõhu ja kokkupuuteaja suhtes.
Silt "30% süsinikkiust PEEK toru" ei ole täielik materjali spetsifikatsioon
Protsent näitab täiteaine laadimist, kuid mitte piisavalt materjali heakskiitmiseks. Teil on siiski vaja tarnitud varude vaigu ja segu klassi, tootmisviisi, kiu vormi, kvaliteedikontrolli ja omadusi. Täpsustage, kas märgitud protsent on määratletud kaalu järgi või muul alusel.
Küsige ka, kas toru pärineb ühest tootmispartiist ja kas tarnija saab esitada partiiga seotud kontrolliandmeid. Puhtalt töödeldud prototüüp ei tõenda, et hilisemad varud käituvad identselt, kui ühendi, protsessi või kiu orientatsioon muutub. Kinnitage täpne hind ja laovorm, mitte üldine "30% CF PEEK" kirjeldus.
Tarnija andmed peavad vastama tegelikule kvaliteediklassile, katsemeetodile, kiu orientatsioonile ja teenindustingimustele
Andmelehe väärtused on kasulikud ainult siis, kui need esindavad teile saadetavat materjali. Kontrollige proovi orientatsiooni, konditsioneerimist, katsetemperatuuri ja katsemeetodit. Injektsioonvormitud kupongiandmed ei pruugi ennustada erinevas kiusuunas töödeldud paksuseinalise toru käitumist.
Kõrge temperatuuriga rakenduste puhul võrrelge omadusi pigem töötemperatuuril, mitte toatemperatuuri väärtustel. Keemiahoolduse puhul arvestage samaaegset stressi ja kuumust. Kui kitsad mõõtmed on olulised, taotlege mõõtmisi kaasasoleva geomeetria järgi ja leppige kokku, kuidas osi enne kontrollimist konditsioneeritakse.
Kontrollige mahtu ja pinnatakistust enne süsinikkiuga täidetud PEEK-i töötlemist juhtiva või staatilist elektrit hajutavana
Süsinikkiud võib vähendada PEEKi elektritakistust, kuid juhtivus ei tulene otseselt täiteaine protsendist. Tulemust mõjutavad kiudude jaotus, kontakt kiudude vahel, orientatsioon, seina paksus ja töötlemine. Süsiniksarmeeritud materjali puhul võib teie nõutav takistus siiski ületada.
Kandke joonisele või materjali spetsifikatsioonile nõutav mahutakistus või pinnatakistuse vahemik koos katsemeetodi ja konditsioneerimisnõuetega. Kui laengu hajumine on ohutuse seisukohalt kriitiline, katsetage tüüpilist torumaterjali või valmiskomponente. Ärge asendage elektriliste mõõtmiste puhul süsinikusisalduse sertifikaati.
RFQ kontroll-loend: kinnitage süsinikkiu sisaldus, geomeetria, tolerantsid, pinnaviimistlus, ülevaatusdokumendid, vastavusdokumendid, kogus, tarneaeg ja maale saadetud tarne
- Materjal:täpne PEEK klass, süsinikkiu protsent ja kuidas see protsent on määratletud.
- Geomeetria:OD, ID, seina seisukord, pikkus, lõppseisund ja töötlusvaru.
- Juhtelemendid:mõõtmete tolerantsid, kontsentrilisus, sirgus, ümarus ja pinnaviimistlusnõuded.
- Toimivus:kasutustemperatuur, koormused, kemikaalid, kulumisliides ja nõutav elektriline käitumine.
- Tõendid:kohaldatavad katseandmed, partii jälgitavus, kontrolliaruanne ja nõutavad vastavusdokumendid.
- Kaubandustingimused:prototüüp ja tootmiskogused, tarneaeg, pakendamine, Incoterms ja maaletoimetamine USA sihtkohta.
- Vastuvõtmine:kinnitatud joonise revisjon, kontrollimeetod ja mittevastavate laovarude käitlemise kord.
