Enne hinnapakkumise küsimist otsustage, mida te tegelikult ostate: torukujulist materjali, mis töödeldakse komponendiks, või rõhuga toru, mis on ette nähtud vedeliku transportimiseks. Seejärel määrake OD, ID, pikkus, valmisosa ümbrik, teenindustingimused, kogus, kontrollinõuded ja dokumentatsioon. See eristus hoiab ära kõige kallima RFQ-vea – tehniliste plastprofiilide töötlemine nii, nagu see oleks sertifitseeritud torustikusüsteemi komponent.
Esmalt otsustage, kas rakendus vajab pooltöödeldud torukujulist materjali või survestatud protsessitoru

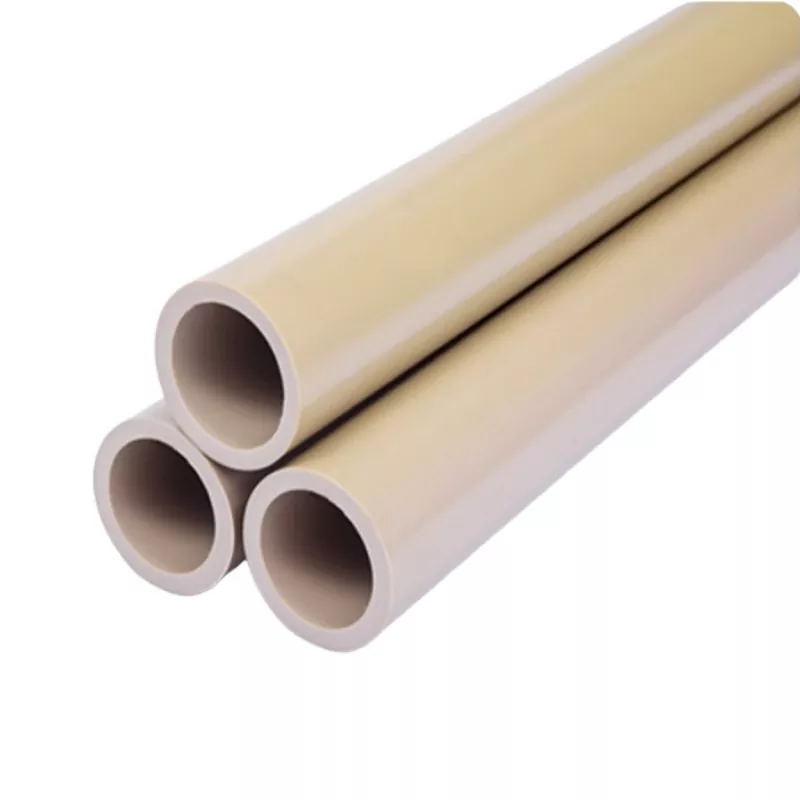

EnamikPEEK GF30 torudPooltoodetena müüdavad profiilid on paksuseinalised torud, mida kasutatakse läbiviikude, muhvide, isolatsioonikorpuste, kuluvate komponentide ja konstruktsiooniosade töötlemiseks. Sõna "toru" kirjeldab geomeetriat; see ei määra automaatselt rõhu reitingut.
Kui toode sisaldab survestatud gaasi või vedelikku, vajab teie päring rohkem kui mõõtmeid. Märkige keskkond, töö- ja häiretemperatuurid, normaalrõhk, rõhutsüklid, liigendi konstruktsioon, nõutav projekteerimiskood ja vastuvõtukatse. Küsige, kas tarnija saab esitada täpse kvaliteedi, suuruse ja temperatuuri rõhuandmed. Ilma nende tõenditeta käsitlege materjali kuiPEEK GF30 torukujuline varu, mitte heakskiidetud protsessitorustikuna. See on eriti oluline keemiateenistuses, kus läbitungimine, pinge, temperatuur ja ühenduse disain võivad põhjustada rikkeid isegi siis, kui polümeer ise vedelikule vastu peab.
Tõlgi joonis üheselt mõistetavaks OD, ID, seina, pikkuse ja viimistletud osa ümbrikusse
Saatke kontrollitud joonis, mitte märgistatud ekraanipilt. See peaks tuvastama ühikud, joonise numbri, redaktsiooni, projektsioonimeetodi ja iga kriitilise pinna. Märkige otse välisläbimõõt ja siseläbimõõt; ärge oodake, et tarnija tuletaks selle nimiseinast. Lisage lõikepikkuse, sirguse või kontsentrilisuse nõuded, kui need on funktsionaalsed, ja tehke kindlaks, millised pinnad jäävad tarnitavateks.
Valmisosa ümbrik on sama oluline. Näidake suurimat viimistletud OD, väikseimat viimistletud ID, õlad, sooned, keermed ja nullpunkti pinnad, mis peavad mahtuma tellitud tooriku sisse. Toru võib vastata nominaalsetele mõõtmetele, kuid jätab liiga vähe materjali, et puhastada väljavoolamist, pinna ebakorrapärasust või saetud otsad.
Normaliseerige saadaolevad suurused OD × ID, alates Φ20 × Φ15 kuni Φ458 × Φ404, 1000 mm ja 3000 mm varupikkustega
Ideal Plastic loetleb OD × ID kombinatsioonid vahemikus Φ20 × Φ15 kuni Φ458 × Φ404, pikkusega 1000 mm ja 3000 mm. Kasutage sama lepingut RFQ-s ja märgistage ühikud millimeetritena. Lõpp-punktid kirjeldavad avaldatud vahemikku; need ei tähenda, et kõik võimalikud OD ja ID sidumised on standardsed. Kinnitage täpne kombinatsioon läbiavaldatud PEEK GF30 torude suurusvahemik.
| RFQ väli | Mida väita |
|---|---|
| Tühjad mõõtmed | OD × ID × lõikepikkus, kõik koos ühikutega |
| Valmis ümbrik | Maksimaalne valmis OD, minimaalne valmis ID ja kriitilised funktsioonid |
| Varu pikkus | 1000 mm, 3000 mm või tarnija poolt lõigatud tükid |
| Kogus | Täispikkuste, toorikute või viimistletud osade arv |
| Kriitiline geomeetria | Vajadusel kontsentrilisus, sirgus, otsa ruudulisus ja nullpunktiskeem |
Eraldage laovarude tolerants valmisdetailide tolerantsist ja kinnitage enne tellimist töötlemisvaru
Tootelehel on lubatud hälve ±0,02 mm, kuid pakkumiste pakkumine ei tohiks kunagi seda arvu korrata ilma selle ulatust määratlemata. Küsige, millist mõõdet see hõlmab, kas see kehtib standardse varu või töödeldud osade kohta ja millistel mõõtmistingimustel. OD tolerants, ID tolerants, seina variatsioon, ovaalsus ja sirgus on erinevad juhtelemendid.
Töödeldud komponendi puhul määrake valmis tolerantsid eraldi ja laske tarnijal kinnitada piisav töötlusvaru. Ärge tellige võrgulähedast toru ainult nimimõõtmete järgi. Klaasiga täidetud PEEK on jäik, kuid töötlemisel tekkiv jääkpinge, tööriista rõhk ja kuumus võivad pärast materjali eemaldamist siiski õhukese lõigu liigutada.
Sobitage 30% klaasiga täidetud PEEK temperatuuri, koormuse suuna, keemilise kokkupuute ja elektrikoormusega
PEEK GF30 on PEEK, mis sisaldab 30% klaaskiudu. Armatuur valitakse üldiselt nii, et see suurendab konstruktsiooni jäikust, parandab roomamise kontrolli ja vähendab mõõtmete liikumist võrreldes täitmata PEEK-iga. Need eelised ei eemalda vajadust rakendust määratleda.
Rääkige tarnijale pidevatest ja lühiajalistest temperatuuridest, koormuse suunast, koormuse kestusest, tsüklitest, paaritusmaterjalidest ja eeldatavast kulumisest. Keemilise kokkupuute korral nimetage tegelik vedelik, kontsentratsioon, temperatuur, kokkupuuteaeg ja mehaanilise pinge olemasolu. "Kemikaalkindel" on disaini heakskiitmiseks liiga lai. Elektriliste osade puhul tehke kindlaks vajalikud dielektrilised, isolatsiooni- ja jälgimisomadused, selle asemel, et eeldada, et põhipolümeeri käitumine kandub muutumatul kujul üle täidetud segule.
Võrrelge GF30 täitmata PEEK-iga, kui jäikus, soojuspaisumine ja mõõtmete juhtimine määravad otsuse
Valige GF30, kui jäikus, libisemiskindlus ja mõõtmete reguleerimine kuumuses on disainis kesksel kohal. Kaaluge täitmata PEEK-i, kui plastilisus, puhtus, pinnaviimistlus või vähem abrasiivne töötlemine on olulisemad. Klaaskiud suurendab tööriista kulumist ja võib toota erinevat töödeldud pinda kui täitmata materjal. See võib luua ka suunast sõltuvaid omadusi, mis põhinevad torukujulise materjali töötlemisel.
Ärge valige nende vahel üldisest PEEK-i atribuutide lehelt. Võrrelge tegelike klasside andmeid ja tihedate sõlmede puhul küsige, kas soojuspaisumise väärtus on esitatud toru ja valmiskomponendi suhtes asjakohases suunas.
Kinnitage tõmbetugevus, paindemoodul, soojuspaisumine ja keemiline vastupidavus klassipõhisel andmelehel
Kasulik tsitaat tuvastab täpse ühendi ja lisab selle andmelehe. Vaadake üle tõmbetugevus, paindemoodul, pikenemine, termiline käitumine, tihedus ja soojuspaisumistegur, aga ka katsemeetodit, proovi orientatsiooni ja konditsioneerimist. Üks pealkirja väärtus võib pärineda vormitud näidisest, mis ei esinda töödeldud toruseina.
Keemiline ühilduvus vajab sarnast distsipliini. Küsige klassipõhiseid tõendeid teie teenindustingimustele lähedasel temperatuuril ja kontsentratsioonil. Kui rike tekitaks ohutuse või seiskamisriski, kavandage rakenduse testimine tootmist tüüpilisel materjalil. Avaldatud takistustabelid on sõelumisvahendid; need ei võta arvesse kõiki stressi, vedeliku, temperatuuri ja kokkupuuteaja kombinatsioone.
Nõua klassi identifitseerimist, katsemeetodeid, partii jälgitavust, kontrolliprotokolle ja kohaldatavaid vastavusdokumente
Kirjutage dokumentatsioonipakett pakkumispakkumisse, et see oleks hinnastatud ja koostatud enne saatmist. Küsige vähemalt tootjalt ja klassi nimetust, partii või partii jälgitavust, vastavussertifikaati, kohaldatavaid katsemeetodeid ja kokkulepitud mõõtmete kontrolliaruannet.
Kui teie projekt nõuab keskkonna-, kvaliteedi-, lennundus-, auto- või kliendipõhist vastavust, nimetage dokument või standard ja nõutav parandus. Üldine kinnitus selle kohta, et materjal vastab rahvusvahelistele nõuetele, ei asenda sertifikaati, mida teie vastuvõttev inspektor vajab. Täpsustage ka seda, kas kirjed peavad jälgima iga lõigatud tooriku algpikkust ja kas pakendi etikettidel peab olema partii number, joonise redaktsioon ja ostu-tellimuse rida.
Saatke Ideal Plasticule hinnapakkumiseks valmis pakett koos joonise redaktsiooni, teenindustingimuste, koguse, kontrolli taseme, töötlemise ulatuse, pakendi ja tarnekohaga
Teie pakett peaks sisaldama ühte praegust joonist, mitte mitut vastuolulist versiooni. Lisage soovitud hinne, OD × ID × pikkus, valmis ümbrik, kogus, teeninduskeskkond, kriitilised tolerantsid, kontrolli tase ja nõutavad dokumendid. Määrake, kas Ideal Plastic tarnib täispikka toru, lõigatud toorikuid või viimistletud töödeldud komponente. Pakendamise juhised peaksid käsitlema puhast pakkimist, otsakaitset, osade eraldamist ja vajaduse korral partiide eraldamist.
Esitage sihtriik, sihtnumber, tarnetingimused ja soovitud kuupäev. Suure läbimõõduga või 3000 mm profiilid võivad tekitada veo- ja käitlemispiiranguid, mida tükihinnas näha ei ole. Nende üksikasjade saatmine kooskohandatud PEEK GF30 torupäringannab tarnijale piisavalt teavet materjali, töötluse, kontrolli ja logistika pakkumiseks samadel alustel.
Ostja KKK: standardvarude saadavus, märgitud tarneajad, proovid, töötlemine ja tolmu kontroll, pakendamine ja rahvusvaheline tarnerisk
- Kas kõik loetletud suurused on koheseks saatmiseks saadaval?
- Ideal Plastic tarnib standardsuuruste puhul samal päeval, kuid saadavust tuleb täpse OD × ID, pikkuse, koguse ja klassi jaoks kinnitada tellimise ajal.
- Mis on kohandatud materjali tarneaeg?
- Määratud kohandatud tarneaeg on 7 kuni 10 päeva. Kinnitage, kas see hõlmab ainult tootmist või ka töötlemist, kontrolli, dokumentatsiooni ja transiiti.
- Kas peaksite proovi taotlema?
- Jah, kui pinnaviimistlus, värv, töötlemisreaktsioon või sobivus on tundlik. Veenduge, et proov on sama kvaliteediga ja võimaluse korral kavandatud tootmisviisi esindav.
- Kes peaks kontrollima töötlemist ja klaaskiu tolmu?
- Määrake töötluse ulatus kirjalikult. Masinatöökoda peaks kasutama sobivat karbiidist või muid kulumiskindlaid tööriistu, kontrollima kuumust ja jäsemeid ning koguma klaasiga täidetud polümeertolmu asjakohaste eemaldamis- ja töökohaprotseduuridega. Täpsed töötlemisparameetrid sõltuvad geomeetriast, tööriistadest, seadistusest ja viimistlusnõuetest.
- Kuidas tuleks osad pakkida?
- Täpsustage puhas pakkimine, kaitstud otsad, viimistletud pindade eraldamine, partii sildid ja niiskuse või saastumise kontrollid, mida teie vastuvõtuprotsess nõuab.
- Mis tekitab rahvusvahelise tarneriski?
- Pikad profiilid, tollidokumendid, mõõtmete tasud ja ebaselged tarnetingimused on tavalised probleemid. Saatke sihtkoht ja nõutavad paberid koos joonisega, seejärel paluge Ideal Plasticul oma kirjalikus pakkumises kinnitada saadavus, ulatus ja tarnetingimused.
