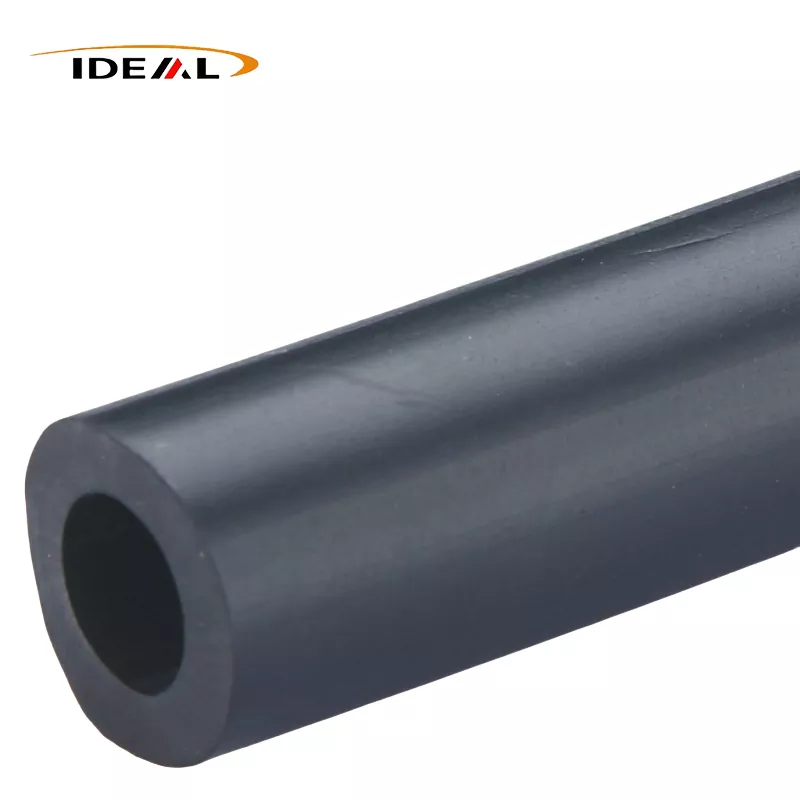

Süsinikkiuga tugevdatud PEEK torudon praktiline valik, kui tavaline PEEK-toru vajab rohkem jäikust, mõõtmete stabiilsust, kandevõimet või staatilist juhtimist. Ideal Plastic toodab musta süsinikkiuga täidetud PEEK torusid süsinikkiusisaldusega 10% kuni 40%, LCF ja SCF valikud, märgitud sise- ja välisläbimõõdu vahemikud, pikkused 1000 mm või 3000 mm ning tolerantsid kuni ±0,02 mm.
Õiget klassi ei vali ainult süsinikusisaldus. Spetsifikatsiooni mõjutavad kiu pikkus, seina geomeetria, töötemperatuur, kulumistingimused, elektrinõuded ja valmis mõõtmed. Alustage koormusjuhtumi ja joonisega, seejärel küsige hinnapakkumist määratletud materjali- ja kontrollinõude alusel.
Kui süsinikkiuga täidetud PEEK-torud on õige valik
Pure PEEK pakub juba kasulikku kombinatsiooni temperatuurivõimest, keemilisest vastupidavusest, kulumiskäitumisest ja mõõtmete stabiilsusest. Süsinikkiu lisamine muudab tasakaalu jäikuse ja koormuse toetamise suunas. See on oluline toru puhul, mida kasutatakse laagrihülsina, isoleeriva või juhtkomponendina, konstruktsioonikanalina, rulliku või ülekandeosana või muu poolvalmis profiilina, mis peab pinge all hoidma oma kuju.
Süsinikkiudu tasub tavaliselt arvestada, kui puhas PEEK-toru paindub liiga palju, laieneb sobivast aknast kaugemale või kulub kiiremini, kui rakendus lubab. See võib aidata ka staatilise elektri suhtes tundlikes süsteemides. Ideaalne plastik annab mahutakistuse nii madalaks kui1 × 10³ Ω·cmselle süsinikkiuga täidetud PEEK materjalivaliku jaoks, kuid nõutav elektriline jõudlus tuleks kinnitada täpse kvaliteedi, kiusisalduse, geomeetria ja katsemeetodi jaoks.
Ärge käsitlege süsinikuga täidetud toru iga PEEK-osa automaatse asendusena. Süsinikkiud võib mõjutada töödeldavust, pinna välimust, anisotroopiat ja elektrilist käitumist. Kui toru peab jääma väga isoleerivaks, kui väga sile kontaktpind on kriitiline või kui osa puutub kokku keemilise seguga, mida olemasolevad andmed ei hõlma, küsige enne tellimist klassipõhist ülevaadet.
Valige laadimiskorpuse jaoks süsinikkiu sisaldus ja kiu klass
Millised 10% kuni 40% süsinikkiud muutuvad PEEKis
Ideal Plastic pakub reguleeritavat süsinikkiu sisaldust vahemikus 10% kuni 40%. Üldiselt nihutab täiteaine taseme tõstmine komposiiti suurema jäikuse ja koormuse toe poole, muutes samal ajal materjali valiku tundlikumaks töötlemissuuna ja ümbritseva disaini suhtes. Suurim protsent ei ole automaatselt parim väärtus: see võib olla vähekoormatud toru jaoks ebavajalik ja võib raskendada töötlemist või pinna nõudeid.
Täpsustage soovitud tulemus, mitte ainult "süsinikuga täidetud PEEK" küsimise asemel. Kasulikud sisendid hõlmavad radiaalkoormust, aksiaalset koormust, toetamata ulatust, temperatuurivahemikku, libisemiskiirust, paaritusmaterjali, töötsüklit, keemilist keskkonda ja seda, kas toru peab staatilist laengut hajutama. Ideal Plastic on süsinikkiuga tugevdatud PEEK-i jäikuse väärtused vahemikus 8–12 GPa. Käsitlege seda valikut tootetaseme juhisena, mitte klassipõhise andmelehe või disaini valideerimise asendajana.
LCF, SCF ja CF30 PEEK toru valikud
Kiu klass mõjutab rohkem kui etikett. LCF tähendab pikka süsinikkiudu; SCF tähendab lühikest süsinikkiudu. Pikemad kiud võivad olla kasulikud, kui armatuuri tõhusus ja jäikus on prioriteediks, samas kui lühikese kiu ühendid võivad olla sobivamad tavapäraseks töötlemiseks ja üksikasjalike töödeldud profiilide jaoks. Tegelik tulemus sõltub kiu orientatsioonist, vormimis- või ekstrusioonitingimustest, seina paksusest ja töötlemisest.
"CF30" tähistab tavaliselt umbes 30% süsinikkiudu sisaldavat PEEK-ühendit, kuid tähistus tuleks tarnijaga kinnitada. Küsige, kas tsiteeritud CF30 PEEK toru on LCF või SCF, milline tolerants kehtib pärast töötlemist ja millised omadused vastavad täpselt sellele ühendile. See hoiab ära levinud ostuvea: kahe materjali võrdlemine süsinikuprotsendi järgi, jättes samal ajal tähelepanuta erinevad kiuvormid ja tootmisviisid.
Enne tellimist kinnitage torude, torude, profiilide ja töödeldud mõõtmed
Määrake OD, ID, seina paksus, pikkus, tolerants ja pinnaviimistlus
"PEEK toru" ja "PEEK toru" kasutatakse tarnijaotsingutes sageli sünonüümidena, kuid pakkumine vajab siiski täpset mõõtmete määratlust. Esitage välisläbimõõt (OD), siseläbimõõt (ID), seina paksus või selle arvutus, lõikepikkus, kogus, tolerants, lõppseisund ja pinnaviimistluse nõue. Märkige, kas mõõtmed tarnitakse ekstrudeeritud, lõigatud või töödeldud kujul.
Ideal Plastic loetleb 1000 mm ja 3000 mm standardpikkused ning süsinikkiuga tugevdatud PEEK torude lubatud hälve ±0,02 mm. Kinnitage, milliseid mõõtmeid see tolerants hõlmab. Tihe OD tolerants ei tähenda automaatselt, et ID, kontsentrilisus, sirgus või otsa ruudulisus kannaks sama tolerantsi.
Kasutage sobitusvigade vältimiseks joonisel põhinevat mõõtmete ülevaadet
Saatke joonis, kui toru sobib üle võlli, korpusesse või tihendus- või laagrisõlme. Kataloogikirjeldusele tuginemise asemel märkige kriitilised funktsioonid. Ülevaatus peaks hõlmama:
- OD ja ID piirid, sealhulgas nõutav seinapaksus;
- kontsentrilisus, sirgus ja lubatud ovaalsus, kus kokkupanek sõltub neist;
- lõikepikkus, otsa ruudukujulisus, faasid, sooned, augud või muud töödeldud detailid;
- materjali klass, LCF või SCF konstruktsioon ja süsinikkiu protsent;
- kontrollimeetod, proovivõtuplaan, pakend ja dokumentatsioon.
Kohandatud süsinikkiust PEEK toru mõõtmete puhul on joonise ülevaade tavaliselt kasulikum kui ainult lähima nimisuuruse küsimine. See avaldab enne tootmist sobitusriskid ja annab tarnijale selge aluse tööriistadeks, töötlemiseks ja kontrollimiseks.
Avaldatud jõudlusandmed ja võrdluse piirid
Ideal Plastic märgib süsinikkiuga tugevdatud PEEK tooteteabe jaoks soojusläbipainde temperatuuri üle 315 °C ja pideva kasutustemperatuuri kuni 260 °C. Need arvud näitavad suutlikkust kõrgel temperatuuril, kuid need ei tähenda, et toru suudab 260 °C juures pidevalt kanda maksimaalset mehaanilist koormust. Koormus, seina paksus, kokkupuuteaeg, pinge kontsentratsioon ja paigaldus mõjutavad kasutatavat disainitemperatuuri.
Sama ettevaatus kehtib kulumis- ja kemikaalikindluse kohta. Süsiniktäidisega PEEK on ette nähtud nõudlikeks hõõrde-, kulumis-, koormuse- ja kemikaalidega kokkupuute tingimusteks, kuid jõudlus sõltub paarituspinnast, rõhust, kiirusest, määrimisest, temperatuurist ja tegelikust kemikaalikontsentratsioonist. PEEKi keemilise ühilduvuse avaldust ei tohiks käsitleda iga lahustisegu, protsessivedeliku või temperatuuritsükli heakskiiduna.
Kasutage avaldatud väärtusi materjali valiku kitsendamiseks ja seejärel kontrollige täpset hinnet. Kui rikke tagajärg on suur, taotlege andmelehte, näidist või rakenduse ülevaatamist. Ideal Plastic väidab, et saadaval on tasuta proovid, mis toetavad sobivuse kontrolli või kontrollitud prototüübi testimist enne suuremat tellimust.
Rakendused kõrgtemperatuuriliste, kulumis-, keemiliste ja staatilise juhtimissüsteemide jaoks
Süsinikkiust PEEK-torud on tugev kandidaat tööstussüsteemidele, mis ühendavad soojuse mehaanilise nõudlusega. Tüüpilised hindamisvaldkonnad hõlmavad järgmist:
- Kandvad või jõuülekande osad:süsinikkiud võib suurendada jäikust ja vähendada läbipainet võrreldes tavalise puhta PEEK-iga.
- Kulumiskesksed koostud:komposiit sobib hõõrdumise ja kulumisega seotud rakenduste jaoks, kuid paaritusmaterjal ja rõhu-kiiruse tase vajavad siiski ülevaatamist.
- Kõrge temperatuuriga torud:märgitud 260°C pidevkasutuse näitaja ja HDT üle 315°C on termilise sõelumise lähtepunkt, mitte täielik projekteerimispiir.
- Keemilise protsessi komponendid:hindama konkreetset keskkonda, kontsentratsiooni, temperatuuri ja kokkupuute kestust, selle asemel, et tugineda sõnale „kemikaalidele vastupidav”.
- Staatilise elektri suhtes tundlikud seadmed:märgitud madala helitugevusega takistus võib olla asjakohane, kui laengu hajumine on oluline; kinnitage valmisosa maandus- ja elektrikatsete nõuded.
Süsinikkiudu võrreldakse sageli ka klaaskiuga. Parem valik sõltub sihtomadustest: süsinikuga täidetud PEEK valitakse üldiselt siis, kui jäikus, kaal, kulumiskäitumine või elektriline hajumine on olulisemad, samas kui lõplik otsus nõuab võrreldavaid klassi andmeid, mitte ainult täiteainete nimetusi.
Küsige Ideal Plasticult kontrollitud süsinikkiust PEEK toru pakkumist
Saatke Ideal Plastic'ile oma joonis või selge spetsifikatsioonsüsinikkiuga tugevdatud PEEK torud. Lisage rakenduse temperatuur, koormus, hõõrdumis- või kulumistingimused, keemiline keskkond, staatilise kontrolli nõue, OD, ID, pikkus, tolerants, kogus ja tarneesmärk.
Küsige pakkumist, et selgitada välja süsinikkiu protsent, LCF või SCF konstruktsioon, kohaldatavad mõõtmete tolerantsid, ülevaatusdokumendid, näidiste saadavus ja see, kas osa tarnitakse toruna või viimistletakse mehaaniliselt. Ideal Plastic tarnib Hiinast Guangzhoust pooltöödeldud ja töödeldud PEEK-profiile, sealhulgas torusid ja kohandatud komponente, rahvusvahelistele klientidele standardsete või kohandatud teostusaegadega.
Esimeseks ülevaatuseks kasutagekohandatud süsinikkiust PEEK toru pakkumise lehtja lisage joonis. Kontrollitud klassi ja mõõtmete ülevaatus säästab tavaliselt rohkem aega kui nominaalse CF30 toru valimine ja sobivuse parandamine pärast tootmist.
