Tugevdatud polüeeterketoonist (PEEK) torusid täpsustavad insenerid seisavad silmitsi kohese otsusega: milline kiudarmatuur hoiab detaili põllul elus. Täitmata PEEK talub pingevabalt kõrget kuumust ja tugevaid kemikaale. Kuid suure pideva koormuse või äärmuslike temperatuuride korral toorplast roomab. Selle mõõtmete nihke peatamiseks lisate kiude. Peaaegu alati väheneb valik 30% süsinikkiust (CF30) või 30% klaaskiust (GF30). Vale valik tähendab omavahel ühendatud osade enneaegset kulumist, ootamatuid elektrilisi lühiseid või katastroofilist termilist lagunemist.
Sina täpsustadsüsinikkiuga tugevdatud PEEK torukui rakendus hõlmab liikuvaid osi, libisevat hõõrdumist või ranget staatilise elektri hajumise nõuet. Süsinikkiud toimivad mikroskoopilise kuiva määrdeainena. Samuti tõmbavad need kontaktpinnalt soojust eemale, hoides ära lokaalse sulamise või deformatsiooni suurte koormuste korral.
Määrake PEEK GF30, kui vajate maksimaalset elektri- ja soojusisolatsiooni puhtalt staatilises konstruktsioonis. Klaas on väga abrasiivne. Kui kasutate GF30 toru laagrina või puksina vastu terasvõlli, närivad klaaskiud omavahel ühendatud metalli kiiresti. CF30 säästab metallvõlli, säilitades samal ajal plastosa struktuurse jäikuse.
Põhjus, miks täitmata PEEK nii hästi töötab, tuleneb selle spetsiifilisest molekulaarstruktuurist. Sellel on vahelduvad aromaatsed tsüklid ja eetersidemed. Eetersidemed tagavad molekulaarse paindlikkuse, andes plastile omase sitkuse ja löögikindluse. Aromaatsed rõngad tagavad äärmise jäikuse ja termilise stabiilsuse. See seadistus annab sellele suurepärase kuumakindluse ning täpse tasakaalu sitkuse ja jäikuse vahel. Kuumuse või rõhu all ei kõverdu PEEK kergesti ja talub hästi korduvat stressi.
PEEK tugineb ka väga poolkristallilisele struktuurile. See säilitab kristallilisuse taseme umbes 25–35%, mis aitab säilitada selle mehaanilisi omadusi puutumatuna isegi siis, kui temperatuur tõuseb sulamistemperatuuri poole. Täpne soojusjuhtimine ekstrusiooni ajal tagab, et polümeeriahelad voltivad nendeks kõrgelt järjestatud kristallilisteks struktuurideks. Kui tootja jahutab ekstrudeeritud toru liiga kiiresti, jääb plast amorfseks, muutub poolläbipaistvaks ning kaotab oma keemilise vastupidavuse ja tugevuse kõrgel temperatuuril.
Kui ühendate selle maatriksi tükeldatud süsinik- või klaaskiududega, katkestate polümeerahelate korraliku voltimise, kuid saate jäiga sisemise karkassi. Polümeermaatriks kannab rakendatud pinge otse palju tugevamatele ja jäigematele kiududele. See piirab polümeerkettide liikumist, peatab roomamise ja suurendab järsult tõmbetugevust. Samuti langeb see lineaarse soojuspaisumise koefitsiendi (CLTE) tasemele, mis vastab täpselt alumiiniumile või terasele, võimaldades inseneridel kujundada tihedalt talutavad metall-plasti pressliited, mis ei eraldu koostu kuumenemisel.
Süsinikkiu lisamine ei ole lineaarne täiendus. Valmistatavuse osas on karm karistus. Kui kiusisaldus suureneb, suureneb plasti sulamisviskoossus. Ekstrudeeritud torus kalduvad need kiud joonduma voolusuunas, mis tähendab, et torul tekib kogu pikkuses uskumatu tõmbetugevus, pisut väiksema tugevusega piki selle rõnga telge.
10% süsinikusisaldusega täidis tagab tagasihoidliku jäikuse, hoides samal ajal sulamisvoolu indeksit piisavalt kõrgel keeruliste õhukeseseinaliste ekstrusioonide jaoks. Seda on suhteliselt lihtne töödelda ja see on vastupidav haprale purunemisele.
Kuni 30% süsinikkiu sisaldus on tööstusharu standard. See tasakaalustab tohutu tõmbetugevuse suurenemise vastuvõetava töödeldavusega. See suhe tagab kõrgsurverakenduste jaoks vajaliku struktuurse terviklikkuse, ilma plasti loomulikku sitkust täielikult ohverdamata.
40% süsinikusisaldusega saavutate maksimaalse jäikuse. Kompromiss on äärmine viskoossus tootmise ajal. 40% CF torude ekstrudeerimine või survevalu nõuab tühimike vältimiseks täpset temperatuuri reguleerimist. Saadud materjal on väga rabe. 40% CF PEEK-i töötlemiseks on vaja polükristallilise teemant (PCD) tööriistu, kuna standardsed karbiidist otsafreesid kaotavad selle abrasiivse süsiniku koguse läbi lõikamisel mõne minutiga oma lõikeserva.
Täitmata PEEK-i soojusmoonutustemperatuur (HDT) on umbes 152 °C. Lisage 30% süsinikku või klaaskiudu ja HDT hüppab 315 °C-ni. Mõlemad täidetud materjalid taluvad kergesti äärmuslikku ümbritsevat kuumust.
Erinevus seisneb elektriteedes. PEEK on loomulikult väga tõhus isolaator. Klaaskiu lisamine hoiab seda sellisena, säilitades suure mahutakistuse. Süsinikkiu lisamine vähendab selle mahutakistust drastiliselt. CF30 on oma olemuselt antistaatiline. Süsinikmaatriksi reguleerimisega saavad tootjad toota antistaatilist PEEK-silindrit või täielikult juhtivat PEEK-toru. Kui teie kütusevoolik või kosmosekomponent peab staatilist laengut ohutult maandama, on süsinikkiud kohustuslik. Klaaskiud hoiab selle laengu kinni, kuni see loob kaareks piisavalt pinget, mis võib lenduvas keskkonnas põhjustada katastroofilist riket.
Triboloogia – hõõrdumise ja kulumise uurimine – on koht, kus CF30 ja GF30 eralduvad täielikult nende füüsilise interaktsiooni alusel paarituspindadega.
| Materjali variant | Dünaamiline hõõrdetegur (vs teras) | Paaripinna kulumisprofiil | Soojusjuhtivus |
|---|---|---|---|
| Täitmata PEEK | 0,30 - 0,40 | Madal (mitteabrasiivne) | Madal (isolaator) |
| PEEK CF30 | 0,15 - 0,20 | Väga madal (isemääruv) | Kõrge (hajutab soojust) |
| PEEK GF30 | 0,40 - 0,55 | Kõrge (väga abrasiivne) | Madal (isolaator) |
Dünaamiliste koormuste korral hävitab soojuse kogunemine plasti. Igal polümeeril on rõhu-kiiruse (PV) piirang. Kui plast lükatakse sellest piirist üle, ei suuda plast hõõrdesoojust piisavalt kiiresti eraldada, mis põhjustab kiiret sulamist ja komponentide rikkeid. CF30 paistab silma laagrite, tihendite ja kulumisrõngaste poolest, kuna süsinikkiud toimivad soojuskanalitena, tõmmates soojust hõõrdepinnalt ja hajutades selle läbi toru korpuse.
Süsinikkiud toimivad ka tahke määrdeainena. Kuna PEEK kulub mikroskoopiliselt, jätab see paarituspinnale õhukese triboloogilise süsinikkile, alandades hõõrdetegurit aja jooksul veelgi.
Klaaskiud toimivad täpselt vastupidiselt. Need on soojusisolaatorid, mis tähendab, et hõõrdesoojus jääb kontaktpunkti lõksu, alandades detaili efektiivset PV piiri. Mis veelgi hullem, paljastatud mikroskoopilised klaaskiud toimivad nagu liivapaber. Dünaamilise koormuse korral lööb GF30 toru agressiivselt lööke ja kulutab metallvõlli, mille vastu see sõidab. Kasutage staatiliste konstruktsioonivahede jaoks klaasi. Kasutage süsinikku kõige jaoks, mis liigub.
Insenerid määravad need torud äärmuslike keskkonnatingimuste põhjal, mis hävitavad standardseid tehnilisi plastmassi, nagu Delrin või nailon.
Lennunduses kasutatavates rakendustes juhib kaalu vähendamine materjali valikut. Töödeldud süsinikkiust toru asendab alumiiniumi ja titaani kütusesüsteemides, droonide lennukite raamides ja konstruktsioonielementides. See kaotab märkimisväärse kaalu, taludes samal ajal agressiivseid lennuvedelikke, hüdraulikaõlisid ja lennukikütust.
Meditsiinivaldkonnas peab PEEK-toru meditsiiniinstrumentide jaoks vastu pidama sadu tsükleid kõrge temperatuuriga auruautoklaavis, ilma et see halveneks, väänduks või kaotaks mõõtmete stabiilsust. Süsiniktäidisega variandid tagavad suure jäikuse, mis on vajalik kirurgiliste sihtimisjuhikute, endoskoopiliste käepidemete ja väliste kinnituskomponentide jaoks.
Energia ja avamere puurimistoimingud sõltuvadpressitud süsiniku täidisega PEEKpuuraukude juhtmete logimise tööriistade ja andurite korpuste jaoks. Materjal talub pidevat kokkupuudet hapugaasiga (H2S), äärmusliku hüdrostaatilise rõhuga ja ümbritseva õhu temperatuuril üle 200 °C sügaval maa all.
Täidetud PEEK-i väljapressimine on kurikuulsalt keeruline. Kiud võivad sulamisfaasis kokku kleepuda, tekitades toruseina sisse kuivi laike, vaigurikkaid tsoone või tühimikuid. 1 mm tühimik PEEK toru seinas toimib tugeva pinge koondajana. Tsüklilise koormuse või kõrge hüdrostaatilise rõhu korral levivad sellest tühimusest mikropraod, kuni osa täielikult nihkub. Kuna süsinikuga täidetud PEEK on kottpime ja täiesti läbipaistmatu, ei saa te sisemust visuaalselt kontrollida nende puuduste suhtes.
Struktuuri terviklikkuse tagamiseks tugineb tipptasemel tootmineAI-põhine defektide tuvastamine. See protsess ühendab ultraheli akustilise skaneerimise või täiustatud röntgenpildistamise masinõppe algoritmidega. See tuvastab reaalajas mikrotühjad, kiudude aglomeratsiooni ja kontsentrilisuse kõikumised, kui toru väljub ekstrusioonivormist. Süsteem kaardistab akustilised peegeldused koheselt füüsiliste defektide suurustega, lükates tagasi torude kahjustatud osad enne nende tarnimist. Nende sisemiste defektide tuvastamine tagab, et lõplikult töödeldud torusein ei purune põllul surve all.
Õige polümeerisegu määramine on kasutu, kui lõplik geomeetria nõuab liiga palju järeltöötlust. PEEK on kallis tooraine. Tahke varda ostmine ja 80% sellest laastudeks töötlemine hävitab teie projekti eelarve ja raiskab väärtuslikku CNC masina aega. Võrgulähedase kujuga torude hankimine vähendab drastiliselt tootmiskulusid ja materjalijäätmeid.

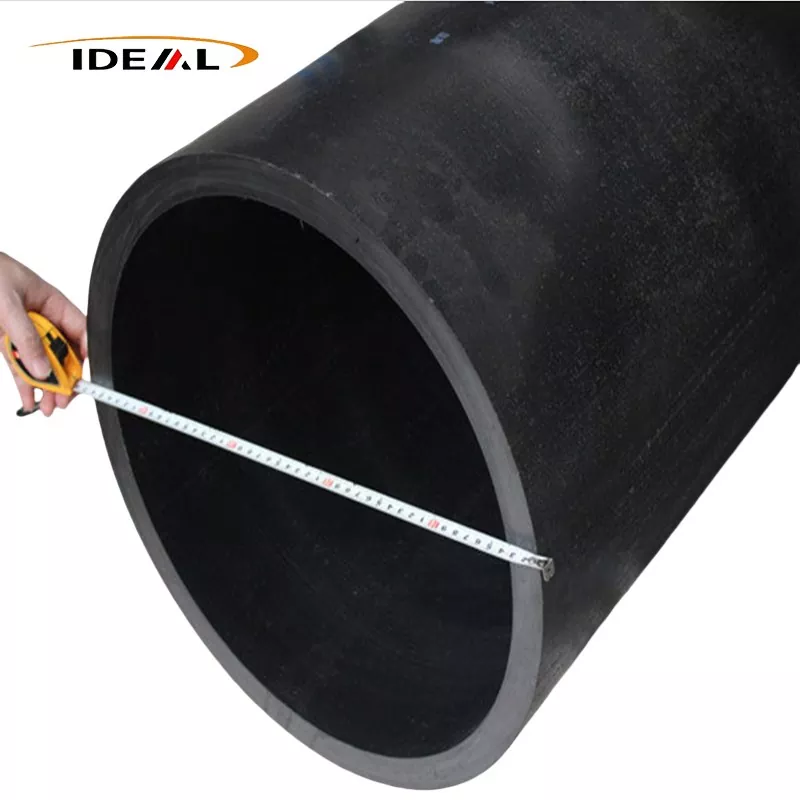

Spetsiaalse tehasena opereerib Guangzhou Ideal Plastic spetsiaalselt kõrge temperatuuriga tehniliste plastide jaoks spetsiaalseid ekstrusiooni-, survevalu- ja CNC-töötlusliine. Nad toodavadSüsinikkiust täidetud PEEK torudsüsiniku täituvus on vahemikus 10% kuni 40%. Rajatis ekstrudeerib massiivseid profiile, käsitledes kohandatud mõõtmeid vahemikus 15 mm kuni 458 mm sise- ja välisläbimõõduga.
Kõik materjalid on tagatud ISO9001 kvaliteedijuhtimisega ning REACH- ja RoHS-sertifikaatidega. See tagab täieliku vastavuse ülemaailmsetele kosmose-, meditsiini- ja täppistööstuse tarneahelatele. Sobitades õige süsiniku täitemäära peaaegu võrgukujulise ekstrusiooniga, saavutate täpsed mehaanilised omadused, mille jaoks olete kavandatud, geomeetriaga, mis vähendab teie töötlemiskulusid.
