Kaasaegne tehnika otsib pidevalt materjale, mis tasakaalustaksid mehaanilise stabiilsuse, termilise vastupidavuse ja keemilise ühilduvuse karmides töökeskkondades. Paljud tööstuslikud töövood suruvad tavapärased polümeerid ja isegi metallkomponendid üle nende ohutute toimimispiiride, pannes insenerid hindama eritellimusel töödeldud osade täiustatud pooltoodete laovorme.PEEK plastvardadon aluseks eritellimusel komponentide tootmisele ilma keerukate vormimistsükliteta.
Sisukord (vastavasse jaotisesse liikumiseks klõpsake igal üksusel)
- 1. Suure jõudlusega pooltoodete polümeermaterjalide põhialused
- 2. Peamised töökeskkonnad, kus täiustatud polümeerivarud on paremad kui traditsioonilised materjalid
- 3. PEEK-põhiste varude ja muude levinud tehniliste substraatide võrdlev ülevaade
- 4. Kuidas erinevad materjalikoostised kujundavad komponentide toimimise tulemusi
- 5. Praktilised juhised töötlemise ja valmistamise töövoogude kohta
- 6. Korduma kippuvad küsimused suure jõudlusega polümeervarraste kohta
1. Suure jõudlusega pooltoodete polümeermaterjalide põhialused
Polüeeter-eeterketoon kuulub poolkristalliliste kõrgtemperatuursete termoplastide perekonda, mis on ehitatud jäikadest aromaatsetest molekulaarahelatest. Need sisemised keemilised struktuurid loovad loomuliku vastupidavuse termilise lagunemise, auruga kokkupuutest tulenevate hüdrolüütiliste kahjustuste ja enamiku orgaaniliste ja anorgaaniliste kemikaalide rünnakute vastu. Poolvalmis vardaid toodetakse ekstrusioon- või survevalutehnikate abil, kusjuures iga meetod loob peeneid erinevusi sisemises terastruktuuris ja mõõtmete konsistentsis suuremõõtmeliste varude suuruste lõikes. Masinatöökojad saavad toormaterjalina tahkeid silindrilisi vardaid ja iga lõpliku osa geomeetria ilmneb pigem lahutavate tootmisprotsesside kaudu, mitte suletud vormide sees.
1.1 Olulised füüsikalised ja keemilised omadused
Suur hulk materjaliomadusi määratleb, kuidas komponendid käituvad pärast polümeervarrastest töödeldud tööd. Pidev töötemperatuuri võime võimaldab püsivat teenust keskkondades, mis ulatuvad 250 kraadini Celsiuse järgi, samas kui lühiajalised termilised ekskretsioonid taluvad isegi kõrgemaid tipptemperatuure ilma konstruktsiooni kohese kokkuvarisemiseta. Mehaaniline tugevus säilib suures osas isegi kõrgendatud kuumuse korral – see omadus eraldab selle polümeerirühma paljudest konkureerivatest tehnilistest plastidest, mis temperatuuri tõustes kiiresti jäikuse kaotavad. Hüdrolüüsikindlus võimaldab korduvat kokkupuudet kuuma auru tsüklitega, mis on kriitiline omadus seadmete puhul, mis peavad läbima regulaarsed steriliseerimisprotseduurid meditsiini-, farmaatsia- ja toiduainetöötlemise töövoogudes.
- Erakordne vastupidavus laia spektri hapete, aluste ja orgaaniliste lahustiühendite suhtes
- Omane leegiaeglustav jõudlus madala suitsuheitega põlemissündmuste ajal
- Madalad gaasieraldusomadused, mis muudavad selle ühilduvaks vaakumkambri töötingimustega
- Säilitab mehaanilise jõudluse pärast korduvat kokkupuudet gamma- ja röntgenkiirguse allikatega
- Isemäärduvad pinnaomadused vähendavad liibuvate liikuvate kontaktpindade kulumist
Mõõtmete stabiilsus on veel üks oluline omadus. Soojuspaisumise koefitsiendid jäävad suhteliselt madalaks, nii et viimistletud osad peavad vastu olulistele kujumuutustele isegi külmade keskkonnatingimuste ja kõrge kuumuse tööolekute vahel liikudes. See kvaliteet muutub oluliseks täppiskoostude puhul, kus kitsad tolerantsivahed peavad muutuma erinevate termiliste stsenaariumide korral. Oluline on märkida, et materjali jõudlus varieerub olenevalt sellest, kas koostises kasutatakse esmast vaiku, klaaskiust täiteaineid, süsinikkiu lisandeid või sisemisi tahkeid määrdeainete segusid, kusjuures iga modifikatsioon nihutab omaduste tasakaalu konkreetsete rakendusprioriteetide suunas.
2. Peamised töökeskkonnad, kus täiustatud polümeerivarud on paremad kui traditsioonilised materjalid
Tööstuslik kasutuselevõtt reaalses maailmas levib mitme vertikaalse sektori vahel, millest igaüks saab kasu materjali kogu kinnisvaraportfelli erinevatest alamhulkadest. Lennundussüsteemid hindavad metallist riistvarale kergeid alternatiive, mis taluvad madala rõhu ja laia temperatuuri kõikumise tingimusi. Meditsiiniseadmete valmistamisel kasutatakse bioühilduvaid sorte, mis taluvad korduvaid steriliseerimistsükleid ilma pinna lagunemiseta. Pooljuhtide tootmisrajatised eelistavad puhaste ruumide tootmisliinide tööriistade ja kinnitusdetailide madala saastesisaldusega materjalide valikuid. Keemilise töötlemise seadmed otsivad komponente, mis taluvad kokkupuudet söövitavate protsessivedelikega ilma progresseeruva keemilise lagunemiseta.
2.2 Liikuvad mehaanilised sõlmed ja triboloogilised rakendused
Laagrid, puksid, liugjuhikud ja tihenduselemendid on mõned kõige levinumad viimistletud osad, mis on valmistatud suure jõudlusega polümeervarraste materjalist. Kui süsteemid töötavad ilma õlipõhise määrimiseta, minimeerivad isemäärduvad polümeerpinnad hõõrdesoojuse teket ja vähendavad pinna kulumise määra. See osutub eriti väärtuslikuks tootmiskeskkondades, kus määrdeainete saastumine ei ole talutav, näiteks toiduainete tootmisel või farmaatsiatöötlemisliinidel. Metalllaagrite osad nõuavad pidevat uuesti määrimist ja lekkivad määrdeained võivad tootevoogu saastada, tekitades reguleeritud tootmistoimingute vastavusriske.

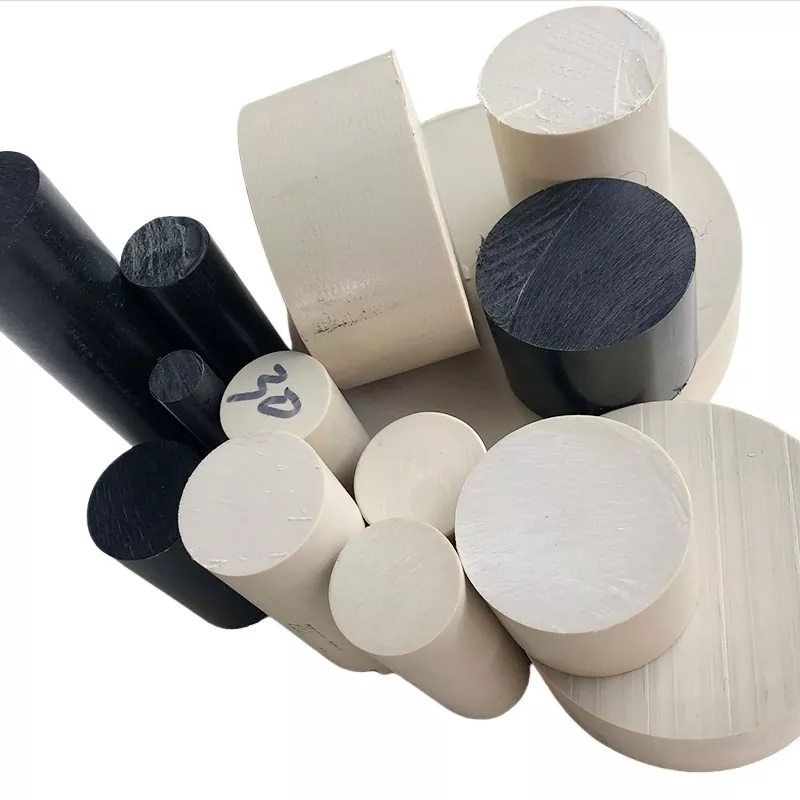

Nafta ja gaasiga seotud seadmete komplektides peavad komponendid taluma kombineeritud rõhukõikumisi, keemilist kokkupuudet ja temperatuurikõikumisi. Osad töödeldud alatesPEEK plastvardadsuudab säilitada stabiilset funktsiooni nendes nõudlikes aukude pinnaga seadmekoostudes, takistades lagunemist, mis võib kiiresti mõjutada tavalisi polümeeri alternatiive. Mitte iga rakendus ei sobi automaatselt; Disainimeeskonnad peavad siiski läbi viima nõuetekohased valideerimiskatsed, võttes arvesse täpseid rõhuvahemikke, keemiliste kandjate koostist ja tsüklilisi koormusmustreid, mis on iga kordumatu süsteemi seadistuses.
| Rakenduse kategooria | Peamised nõutavad materjaliomadused | Valmis komponentide tüübid |
|---|---|---|
| Meditsiini- ja eluteaduslikud seadmed | Biosobivus, steriliseerimiskindlus, madal toksilisus | Instrumendi käepidemed, kirurgiliste tööriistade sisemised osad, katsekinnitusdetailid |
| Keemilise töötlemise riistvara | Lai kemikaalikindlus, hüdrolüüsi stabiilsus | Klapi sisekomponendid, pumba kulumisrõngad, liitmikud |
| Lennunduse konstruktsiooni alamkomponendid | Kergekaaluline, laia temperatuuriga mehaaniline hoidja | Kohandatud vahepuksid, mittekriitilised täiturmehhanismi abidetailid |
| Pooljuhtide puhta ruumi tööriistad | Madal gaasieraldus, takistus osakeste tekkele | Vahvlite käsitsemisseadmed, transpordimehhanismide juhikud |
3. PEEK-põhiste varude ja muude levinud tehniliste substraatide võrdlev ülevaade
Materjalivaliku töövood hõlmavad alati otsest võrdlemist konkureerivate kandidaatmaterjalidega. Paljud disainiinsenerid kaaluvad loomulikult valikuid, sealhulgas nailonit, POM-i, PTFE-d ja erinevaid metallisulamite perekondi. Igal materjalil on oma tugevused ja piirangud ning ükski materjal ei taga täiuslikku jõudlust kõigis võimalikes hindamismõõtmetes. Nailon pakub atraktiivseid kulupunkte ja head töödeldavust, kuid kannatab kõrgel temperatuuril kokkupuutel märkimisväärset tugevuskaotust ja neelab niiskust, mis muudab mõõtmete täpsust. PTFE-l on suurepärane keemiline vastupidavus, kuid sellel on suhteliselt nõrk struktuurne jäikus ja kõrge kalduvus pideva mehaanilise koormuse korral.
Metallid, nagu roostevaba teras, tagavad äärmise mehaanilise tugevuse, kuid lisavad sõlmedele oluliselt kaalu, kannatavad teatud keemilistes tingimustes korrosiooni all ja nõuavad keerukamaid töötlemisprotsesse. Suure jõudlusega polümeermaterjalide väärtuspakkumine ilmneb siis, kui samaaegselt kattuvad mitmed keerulised nõuded: kõrgendatud töötemperatuurid pluss kokkupuude kemikaalidega ning vajadus vähese hõõrdumisega libisemiskäitumise järele pluss kontrollitud kaal. Isegi nende eeliste juures ei tohiks insenerid kunagi käsitleda seda polümeerilahendust universaalse asendusena. Olukorrad, mis hõlmavad äärmiselt suurt mehaanilist koormust, mis ületavad polümeeri saagise künniseid, nõuavad siiski metallkonstruktsiooni.
Konkreetselt baaride vormingute hindamisel võetakse arvesse ka valmistatavust. Ekstrudeeritud polümeervardad võimaldavad suhteliselt kiiret lahutavat töötlemist väikeste partiide kohandatud osade jaoks.PEEK plastvardadkõrvaldada kallite survevalutööriistade nõude, kui projektimaht jääb väikeseks, andes riistvaraarendajatele paindlikkuse detailide geomeetriate kordamiseks mitu korda ilma suurte eelinvesteeringuteta kõvade tööriistade infrastruktuuri. See eelis toetab uurimisfaasi riistvaraarendust, spetsiaalsete seadmete ümberehitamist ja nišimahulisi tööstuskomponentide projekte.
4. Kuidas erinevad materjalikoostised kujundavad komponentide toimimise tulemusi
Tootjad tarnivad mitut erinevat sorti seda polümeermaterjali, mida on modifitseeritud erinevate täitesüsteemidega, et nihutada jõudlusprofiile sihipäraste rakendusprioriteetide suunas. Virgin täitmata vaik tagab maksimaalse keemilise vastupidavuse ja bioloogilise ühilduvuse, muutes selle vaikimisi lähtepunktiks meditsiinilise külgneva ja raskete kemikaalide kokkupuute stsenaariumide jaoks. Klaaskiuga tugevdatud variandid suurendavad jäikust ja mõõtmete stabiilsust, mis sobivad ideaalselt staatilisele püsivale koormusele avatud konstruktsioonikomponentidele. Süsinikkiuga täidetud sordid suurendavad kulumisomadusi ja soojusjuhtivust, mis sobivad hästi dünaamilise hõõrdumise ja triboloogiliste stsenaariumide jaoks. Spetsiaalsed segatud klassid sisaldavad grafiidi ja PTFE lisandeid, mis vähendavad veelgi hõõrdetegureid kuivkäivate libisevate liideste jaoks.
Iga täiteaine lisamine toob kaasa kompromisse, mida disainimeeskonnad peavad hoolikalt kaaluma. Kiudude tugevdamise lisamine võib võrreldes puhta esmase vaiguga võrreldes veidi vähendada keemilist vastupidavust. Täiteained võivad tekitada ka vastaspindadele abrasiivse iseloomu, mis muutub oluliseks pehmete metallist kontaktpartneritega sidumisel. Materjalitootjate materjali spetsifikatsioonidokumendid kirjeldavad neid omaduste nihkeid ja andmelehe väärtuste ristviited projekti nõuete loenditele on materjalide kvalifitseerimisprotsesside kriitiline etapp. Kiirustatav hinde valimine ilma neid kompromissi üksikasju üle vaatamata tekitab sageli välditavaid probleeme põllul, kui valmis komponendid on kasutusele võetud.
Tehnilistele meeskondadele on kasulik koostada nõuete kontrollnimekirju, mis loetlevad temperatuuripiirid, keemilise kandja tüübid, mehaanilised koormusrežiimid (staatiline versus tsükliline), hõõrdetingimused, puhtuse või biosobivuse reeglid enne lõplike materjaliklassi otsuste lukustamist. See struktureeritud lähenemine vähendab riski, et valitakse visuaalselt sarnane baaritoode, millel puuduvad soovitud töötingimuste jaoks vajalikud koostisomadused.PEEK plastvardadon saadaval nende erinevate modifitseeritud vaiguperekondade jaoks, seega ulatub spetsifikatsioonitöö kaugemale pelgalt baaspolümeeri nimetuse valimisest.
5. Praktilised juhised töötlemise ja valmistamise töövoogude kohta
Ebaõige töötlemine võib kahjustada isegi parimaid alusmaterjali omadusi. Kõrge temperatuuriga termoplasti varrastega töötavad masinad peavad kohandama tööriistaparameetreid võrreldes metallide või pehmemate tarbeplastidega töötamisega. Lõikeriista geomeetria, lõikekiirused, ettenihke seadistused ja soojuse hajumise juhtimine mõjutavad kõik lõpliku viimistletud detaili kvaliteeti. Liigne kuumuse teke lõikamistoimingute ajal võib põhjustada pinna sulamist, sisemise jääkpinge kuhjumist või töötlemisjärgset mõõtmete triivi. Teravad lõikeriistad jäävad hädavajalikuks; tuhmid tööriistaservad tekitavad liigset hõõrdesoojust ja polümeersete detailide pinnaviimistluse kvaliteeti.
5.1 Jääkpinge ja töötlusjärgse käitumise juhtimine
Survevalu ja pressitud varraste sisemised pingeprofiilid on erinevad. Materjali tarnijad rakendavad kontrollitud lõõmutamisprotsesse, et vähendada sisepingeid töötlemata varda laos enne tarnimist. Sellegipoolest võib agressiivne kiire mehaaniline töötlemine viia viimistletud detailide sisse uusi lokaalseid pingekontsentratsioone. Piiratud mõõtmete tolerantsidega töötavate komponentide puhul võivad kontrollitud töötlemisjärgsed pingevabastuse termilised tsüklid vähendada mõõtmete aeglase nihke riski pärast osade kasutuselevõttu. Tootmismeeskonnad peaksid üksikasjalike parameetrisoovituste saamiseks tutvuma materjalide tootjate välja antud töötlemisjuhiste dokumentatsiooniga.
Tähelepanu väärib ka toorikute kinnitamine. Liiga agressiivne kinnitusjõud võib tekitada survejälgi ja varjatud sisemist deformatsiooni polümeertoorikutes. Kinnituskonstruktsioon peaks võimaluse korral jaotama kinnitusrõhku laiematele kontaktpindadele. Töötlemise heade tavade töövood hõlmavad ka töödeldud komponentide stabiliseerumist ümbritseva õhu temperatuuril enne lõplike mõõtmete kontrollimise mõõtmist. Töötlemisprotsessi kuumuse ja toatemperatuuri keskkonna vahelised termilised gradiendid muudavad ajutiselt detailide geomeetriat ja annavad eksitavaid mõõtmisnäite, kui osi mõõdetakse kohe pärast lõikamistoimingute lõppu.
6. Korduma kippuvad küsimused suure jõudlusega polümeervarraste kohta
Kas sellest polümeerist töödeldud komponendid suudavad korduvaid auruga steriliseerimise tsükleid pidevalt üle elada?
Sobivad algkoostised säilitavad mehaanilise terviklikkuse paljude auruautoklaavitsüklite jooksul. Täitmisega muudetud hinded nõuavad individuaalset kontrolli. Materjali andmelehtedel on toodud valideeritud tsüklite arv iga konkreetse tooteklassi kohta, mis on ette nähtud rasketeks steriliseerimistöödeks.
Kas see polümeermaterjal peab vastu kõigile teadaolevatele keemilistele ainetele?
Kuigi keemilise vastupidavuse spekter on väga lai, rikuvad teatud kontsentreeritud tugevad oksüdeerivad ained materjali aja jooksul. Alati viidake keemilise ühilduvuse tabelitele, mis vastavad täpsele protsessivedeliku koostisele, töötemperatuurile ja kokkupuute kestusele.
Kas kõik baarivaru variandid sobivad puhta ruumi pooljuhtide tootmiskeskkondadesse?
Kõik hinded ei kvalifitseeru. Puhas ruumis kasutamiseks tuleb selgesõnaliselt valida vähese gaasieraldava ja vähe osakesi tekitava materjali variandid. Standardtäidisega klassid võivad tundlikes tootmisruumides eraldada soovimatut tahkete osakeste saastumist.
Millist pinnaviimistluse kvaliteeti saab saavutada polümeervarraste CNC-töötlusega?
Täppistöötlemine teravate tööriistadega tagab peene pinnaviimistluse. Lõplik saavutatav pinnakvaliteet sõltub tööriista seisukorrast, etteandekiiruse parameetritest ja valitud materjaliklassist. Täiendavad poleerimisetapid võivad pindu täpsustada vastavalt erinõuetele.
Materjaliteadus jätkab praktiliste piiride laiendamist täiustatud termoplastide kasutuselevõtuks keerukates tööstussüsteemides. Disainimeeskonnad saavad märkimisväärse eelise, kui õpivad tundma mitte ainult materjalide peamisi tugevusi, vaid ka nendega seotud piiranguid, kompromisse ja õigeid valmistamise käsitsemise reegleid.Ideaalne plastiktoetab insenerimeeskondi, kes navigeerivad materjalide spetsifikatsioonides, klasside võrdlemises ja rakenduste valideerimises suure jõudlusega polümeerkomponentide jaoks paljudes tööstusvaldkondades. Iga kordumatu süsteemi väljakutse nõuab enne lõplikku riistvara rakendamist läbimõeldud materjali hindamist.
