Kaasaegsed mehaanilised sõlmed, mis töötavad kombineeritud termilise, keemilise ja hõõrdekoormuse all, seavad tihendus- ja varukomponentidele kõrged ootused. Paljud tavapärased polümeerkomponendid lagunevad kiiresti pideva tsüklilise pinge all, tuues kaasa sagedase riistvarahoolduse ja planeerimata töökatkestused. Tehnilised meeskonnad peavad mõistma materjalispetsiifilist käitumist, koostepiiranguid ja töötingimuste sobitamist, et pikendada komponentide tööaega.PEEK Sõrmusedpakuvad tasakaalustatud mitmemõõtmelist jõudlust, mis käsitleb paljusid levinud rikkerežiime, mida keerulises tööstuslikus riistvaras esineb.
Polüeeterketoon kuulub aromaatsete termoplastiliste polümeeride perekonda, mis on tuntud stabiilse mehaanilise väljundi poolest laias töövahemikus. Alusvaiku saab kombineerida erinevate täitematerjalidega, et muuta kulumiskindlust, jäikust ja soojusjuhtivust, et need vastaksid monteerimisnõuetele. Iga täiteainevariant toob kaasa erinevad kompromissid, mida insenerid peavad enne lõplikku spetsifikatsiooni kaaluma.
Materjali olemuslik stabiilsus on pikemate hooldustsüklite aluseks. Madal niiskuse neeldumine minimeerib mõõtmete nihke, kui komponendid puutuvad kokku niiske õhu või veepõhiste töövedelikega. Leegikindlus on polümeeri baasstruktuuri sisse ehitatud ilma täiendavate halogeenlisanditeta, mis lisab töökindlust ootamatutele termilistele sündmustele avatud seadmetele. Termoplastide soojuspaisumine jääb suhteliselt madalaks, säilitades mõõtmete ühtsuse riistvara tsüklitena kuuma ja külma tööoleku vahel.
Täitevalikud muudavad algtaseme omadusi. Süsinikkiu segud suurendavad survetugevust ja soojusjuhtivust. PTFE pulberlisandid vähendavad veelgi pinnahõõrdumist dünaamiliste kontaktliideste jaoks. Klaaskiud parandab jäikust, kuid võib suurendada abrasiivset vastasmõju teatud metallpindade vastu. Oluline on sobitada täiteaine koostis täpsete kandja-, rõhu- ja liikumisparameetritega, selle asemel, et valida muudetud klassid puhtalt üldiste spetsifikatsioonide andmelehtede põhjal.
Tihendus- ja varukomponendid jäävad pärast näärmeõõnsustesse paigaldamist pideva survepinge alla. Creep kirjeldab aeglast püsideformatsiooni, mille vallandab aja jooksul staatiline survejõud. Kui roome koguneb üle vastuvõetavate künniste, eelkoormusjõud langeb, lekketeed avanevad ja tihendustõhusus halveneb. Kvaliteetne polüeeterketoonmaterjal pärsib roomamist isegi kõrgel temperatuuril, aidates riistvaral säilitada õiget liidese kontaktjõudu pikkade tööintervallide jooksul.
Tsükliline mehaaniline väsimus on veel üks peamine komponentide lagunemise allikas. Edasi-tagasi liikuv, pöörlev või survetsükliline riistvara allutab polümeerdetailidele korduvatele laadimis- ja mahalaadimistsüklitele. Paljudel polümeermaterjalidel tekivad pärast miljoneid tsüklilisi sündmusi mikropraod, mis levivad nähtavaks pinnakahjustuseks ja funktsionaalseteks riketeks.PEEK Sõrmusedsäilitavad stabiilse konstruktsiooni jõudluse kombineeritud rõhu-temperatuuri-liikumise tingimustes, muutes need sobivaks koostude jaoks, mille tsüklite arv on suur.
Hõõrdumine ja kulumine määravad otseselt dünaamiliselt kokkupuutuva riistvara kasutusea. Pinna progresseeruv kulumine muudab ristlõike geomeetriat ja katkestab vajaliku liidese kontakti. Täitmata polümeeriklassid pakuvad kindlat triboloogilist jõudlust, samas kui kombineeritud koostised suurendavad kulumiskindluse piire veelgi. Vähendatud hõõrdesoojus aeglustab termiliselt juhitud vananemisprotsesse polümeermaatriksi sees, luues positiivse tagasiside komponendi tööaja pikendamiseks.
Vastavate osade pinnaviimistlust ei saa tähelepanuta jätta. Isegi kvaliteetne polümeerist riistvara kannatab liiga karedatel metallpindadel sõitmisel kiirenenud hõõrdumise all. Tehniline dokumentatsioon peaks määratlema võllide, korpuste ja tihvtipindade vastuvõetavad kareduse parameetrid koos polümeermaterjali klassi valikuga.
Reaalmaailma tööstusriistvara puutub harva komponendid korraga kokku ainult ühe stressiallikaga. Enamikus töökeskkondades ühendatakse temperatuur, rõhk ja kokkupuude kemikaalidega, kiirendades materjali vananemist võrreldes üksikute laboratoorsete katsetingimustega. Üldotstarbelised polümeerid sageli paisuvad, pehmendavad või tekitavad pingelõhenemist, kui nad puutuvad kokku mitme teguriga töötingimustega.
Polüeeterketoon sobib laia spektriga orgaaniliste lahustite, mineraalõlide, määrdeainete ja paljude keemiliste vesilahustega. Ainult kitsas hulk väga kontsentreeritud keemilisi aineid põhjustab mõõdetavat materjali lagunemist. Selline keemiline inerts säilitab mõõtmete geomeetria ja pinna terviklikkuse pärast pikaajalist sukeldamist protsessivedelikesse. Materjalide sobivuse kontrollimine iga konkreetse töökeskkonna suhtes on vajalik enne lõplikku konstruktsiooni lukustamist.
Hüdrolüüsikindlus paistab silma kuuma vee ja auruga kokkupuute korral. Paljud suure jõudlusega polümeerid kogevad molekulaarset lagunemist pideva kuuma auruga kokkupuutel. See polümeer säilitab mehaanilised põhiomadused korduvate aurutsüklite korral, laiendades vedeliku töötlemise riistvara kasutusala. Insenerid peaksid meeles pidama, et rõhk suurendab keemiliste rünnakute kiirust paljudes vedelikuga kokkupuutuvates sõlmedes ja laborikümblusandmed ei korda alati täiuslikult välitingimuste tulemusi.
Isegi hästi määratletud polümeerikomponendid võivad lühendada tööaega, kui tihniku geomeetria, paigaldustavad või vaba ruumi väärtused on valesti konfigureeritud. Materjali klass üksi ei suuda kompenseerida halbu mehaanilise disaini otsuseid. Tehnilised meeskonnad peaksid käsitlema komponentide spetsifikatsiooni ja näärmeõõnsuse projekteerimist omavahel seotud inseneriülesannetena, mitte eraldi töövoogudena.

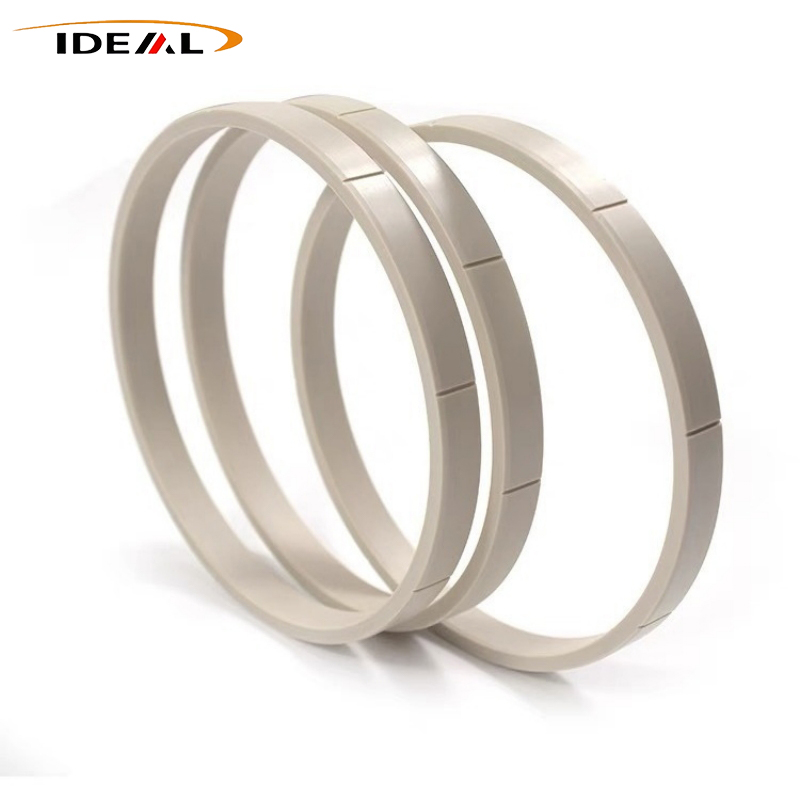

Varurõnga konfiguratsioonid on üks levinumaid juurutusmustreid. Kõrgsurve tingimustes võib pehme elastomeerne tihendusmaterjal pressida näärmevahedesse ja tekitada ekstrusioonitüüpi kahjustusi. Jäik polümeeri varuriistvara blokeerib väljapressimisteed ja säilitab esmase tihenduselemendi terviklikkuse.PEEK Sõrmusedtäidavad sageli seda varurõnga rolli kõrgsurveventiili ja -silindrite komplektides mitmes tööstussektoris.
Mitte iga tihendusrakendus ei vaja suure jõudlusega termoplastilist riistvara. Kergete tingimustega staatilise tihendamise ülesanded võivad kasutada alternatiivseid polümeeri või elastomeeri lahendusi. Materjali valik peaks alati järgima tegelike töötingimuste piiride täielikku hindamist.
Nõudlikud koostenõuded eksisteerivad erinevates tööstusvaldkondades. Igal rakendusel on oma kordumatu kombinatsioon rõhuvahemikust, temperatuurivahemikust, liikumistüübist ja kontaktkandja profiilist. Tegelike tööparameetrite vastendamine materjali võimalustele toetab õiget komponentide valikut ja prognoositavat pikaajalist riistvara käitumist.
Nendes töövaldkondades tuleneb komponentide tööaja täiustamine sobitatud materjalikvaliteedi valikust koos läbimõeldud tihniku geomeetria disainiga. Kohapeal vaadeldud komponentide rike tuleneb sageli töötingimuste andmete mittetäielikust kogumisest projekteerimise varases staadiumis. Tipptemperatuuri, tipprõhu, kandja koostise ja liikumistsükli mahtude dokumenteerimine aitab tehnilistel meeskondadel vältida komponentide lagunemise välditavaid stsenaariume.Ideaalne plastikpakub kogutud töötingimuste andmekogumitel põhinevat projektispetsiifiliste komponentide konfiguratsiooni tehnilist ülevaatust.
Allolevas tabelis on toodud laialdaselt kasutatavate suure jõudlusega tihenduspolümeeride peamised jõudlusnäitajad. See võrdlus toetab materjalide esialgset läbivaatamist projekteerimise töövoogude ajal. Igal materjalil on erinevad tugevused ja piirangud, mida tuleb arvestada projektipõhiste nõuetega.
| Polümeeri klass | Pidev termiline reiting | Keemiline ühilduvus | Roomamiskindlus | Triboloogiline jõudlus | Hüdrolüüsi stabiilsus |
|---|---|---|---|---|---|
| PEEK | Kõrge | Suurepärane | Väga hea | Hindadest sõltuv Hea-Suurepärane | Suurepärane |
| PPS | Kõrge | Suurepärane | Hea | Mõõdukas | Hea |
| PI | Väga kõrge | Hea | Väga hea | Hea | Mõõdukas |
| PTFE | Kõrge | Suurepärane | Vaene | Suurepärane | Suurepärane |
| PAI | Väga kõrge | Hea | Väga hea | Väga hea | Mõõdukas |
PTFE tagab silmapaistva madala hõõrdumisega käitumise, kuid kannatab püsiva survekoormuse korral märkimisväärset roomuse nõrkust. Polüimiid talub väga kõrget temperatuuri, kuid on pikaajalise kuuma veega kokkupuute korral piiratud hüdrolüüsi stabiilsusega.PEEK Sõrmusedsaavutada tasakaalustatud jõudlus termiliste, mehaaniliste, keemiliste ja hüdrolüütiliste mõõtmete vahel, mis selgitab laialdast kasutuselevõttu mitme stressifaktoriga tööstuslikes ülesannetes. Tabelina esitatud laboriandmed on juhised; reaalseisundis valideerimise testimine on lõppkasutuse riistvara kvalifitseerimisel oluline.
Tootmismetoodika kujundab lõpliku komponendi mõõtmete täpsuse ja sisemise pingejaotuse. On kaks peamist tootmisviisi: survevalu ja CNC-mehaaniline töötlemine ekstrudeeritud laovormidest. Iga marsruut toob eeliseid erinevate tootmismahu stsenaariumide jaoks.
Survevalu sobib suuremahulise seeriatootmise jaoks. Sisemise jääkpinge minimeerimiseks on vaja korralikku vormiparameetrite juhtimist. Halvasti kontrollitud vormimistingimused tekitavad viimistletud detailides varjatud pinget, mis vabaneb järk-järgult pärast paigaldamist ja tekitab peeneid mõõtmete moonutusi. Kvaliteetsest ekstrudeeritud vardavarust hangitud CNC-töödeldud komponendid toimivad hästi väikese kuni keskmise mahuga tellimuste ja kohandatud mittestandardsete mõõtmetega. Tooraine varude kvaliteet määrab otseselt komponentide järjepidevuse ja korratavuse.
Projekteerimisinsenerid peavad arvutama soojuspaisumise käitumise näärmeõõnsuse mõõtmete arvutamiseks. Õiged kliirensi väärtused hoiavad sobiva kontaktrõhu maksimaalsel töötemperatuuril, vältides samas mehaanilist sidumist. Tolerantsiribad sõltuvad tootmisprotsessist, nimimõõtmetest ja polümeeri klassist. Suurema läbimõõduga komponentidel on loomulikult laiemad saavutatavad tolerantsivahemikud. Varase faasi tolerantsi arutelu inseneri- ja tootmismeeskondade vahel vähendab ootamatuid montaažiprobleeme hilisemates tootearendustsüklites.
Töötlemisjärgne kontroll eemaldab töötlemistoimingute käigus tekkinud pinnajäägid ja mikropraod. Adresseerimata pinnadefektid levivad tsüklilise mehaanilise pinge all ja lühendavad saavutatavat kasutusiga. Usaldusväärsed komponentide tarnijad rakendavad kontrollitud lõikeriistade töövooge ja kontrolliprotseduure, et kõrvaldada sellised pinnapuudused viimistletud polümeerkomponentide puhul.
Puhtalt polümeerist dünaamiline tihendus kõrgsurve tingimustes on saavutatav ainult pinnakiiruse, kontaktrõhu ja pinnaviimistluse range kontrolliga. Enamikus kõrgsurvekonfiguratsioonides toimivad need varuriistvarana, mis on ühendatud elastomeerist primaarsete tihenduselementidega, et blokeerida ekstrusioonikahjustusi. Projektispetsiifilisi tööparameetrite piirmäärasid tuleks võrrelda materjalikvaliteediga kinnisvaradokumentidega.
Täitmata polümeeriklassid tagavad üldiselt parema hüdrolüüsikindluse pideva kuuma auruga kokkupuute korral. Paljud täitelisandid loovad potentsiaalsed võimalused aurude tungimiseks polümeermaatriksisse. Täidetud segud võivad siiski toimida vahelduva auruga kokkupuute korral. Iga kordumatu töötingimuste parameetrite komplekti puhul tuleks lõpule viia täielik meedia ühilduvuse hindamine.
Dokumenteerige pideva ja tipptemperatuuri väärtused, staatilise ja tsüklilise rõhu vahemikud, kõik kokkupuutuva kandja koostised, liikumise tüübi ja tsüklikiiruse hinnangud, nääre-õõnsuse mõõtmed, paarisosa materjali ja pinnakareduse spetsifikatsioonid. Põhjalik töötingimuste dokumentatsioon loob aluse õigele materjaliklassi valikule ja prognoositavale komponentide tööajale.
Levinud jälgitavad rikkerežiimid hõlmavad abrasiivset pinna kulumist, ekstrusiooniga seotud deformatsiooni, mis on põhjustatud liigsest nääre kliirensist, termiliselt indutseeritud mõõtmete moonutusi ja tsüklilisest mehaanilisest koormusest tingitud pragude kasvu. Reaalsete rikete vaatluste dokumenteerimine aitab täpsustada materjalikvaliteediga valikuid ja näärmeõõnsuse geomeetriat järgnevate riistvara iteratsioonide jaoks.
Madala kvaliteediga või ringlussevõetud tooraine loob komponendipartiide vahel ebaühtlased mehaanilised omadused. Polümeermaatriksi sees esinevad variatsioonid põhjustavad ebaühtlase kulumise ja ootamatu enneaegse lagunemise karmi keskkonnaga kokkupuutel. Materjali jälgitavuse dokumentatsioon toetab tooraineallika valideerimist kriitilise tähtsusega tööstusliku riistvara juurutamiseks.
Täiendav pinnakatmine ei ole üldiselt vajalik. Teatud paigaldusstsenaariumide puhul saab kokkupanemisel kasutada ühilduvaid määrdeaineid, kuigi lõppkasutamise töövahenditega ühilduvuse täielik kontrollimine on kohustuslik. Pinnakatted kipuvad dünaamilise töö käigus kuluma ja nendele ei saa arvestada püsivate hõõrdumist vähendavate efektidega.
