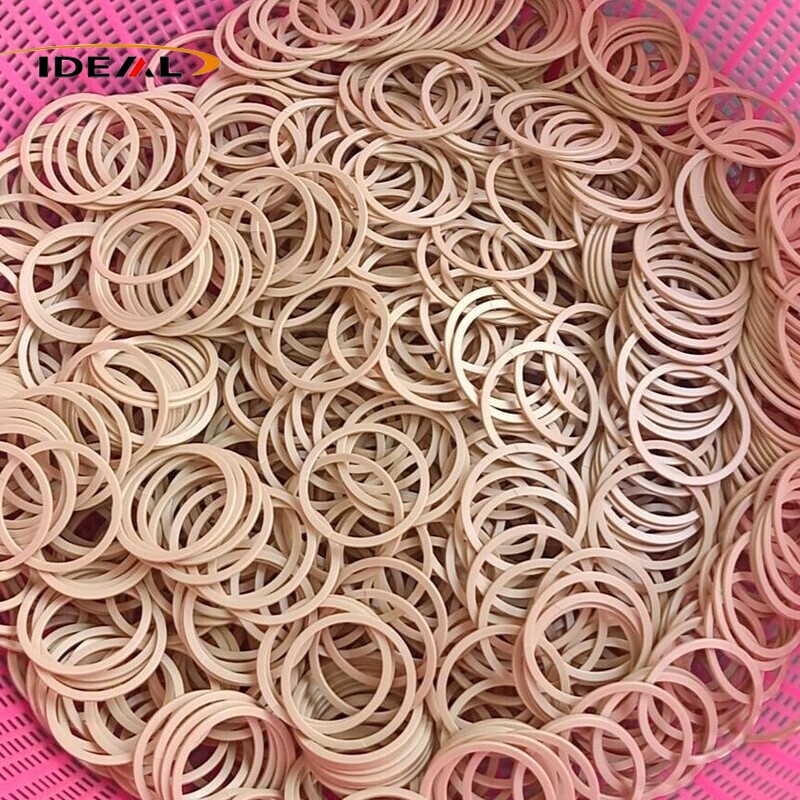

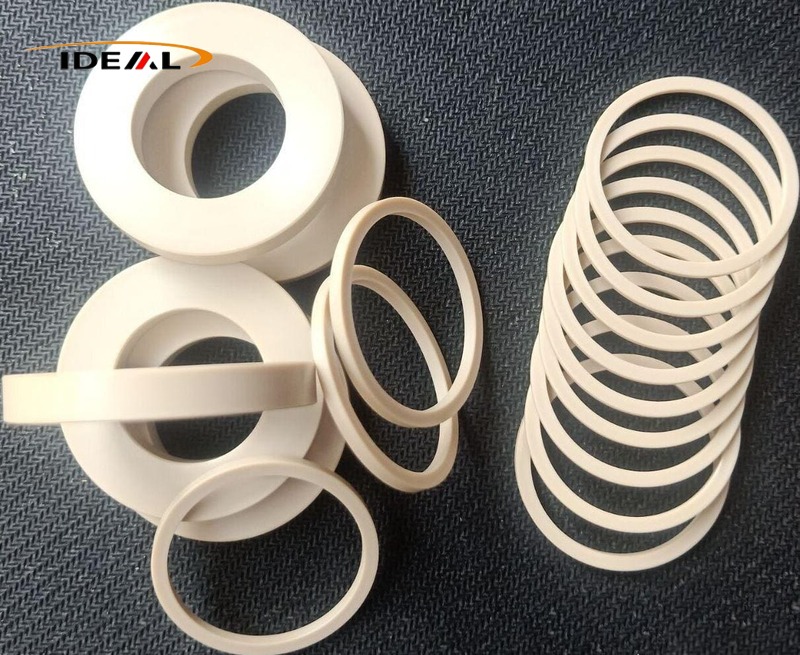

PEEK tihendusrõngad

PEEK tihendusrõngad pakubIdeaalne plastitehason suure jõudlusega rõngakujulised tihendus- ja tugikomponendid, mis on valmistatud polüeeter-eeterketooni alusmaterjalist. Kliendid kasutavad neid tavaliselt juhtrõngaste, tugirõngaste ja ekstrusioonivastaste tugirõngastena, mis sobivad ideaalselt nii dünaamiliste kui ka staatiliste tihendussoonte sisse.

Need rõngakujulised komponendid täidavad korraga mitut praktilist eesmärki: suunavad liikumist, peavad vastu abrasiivsele kulumisele, taluvad konstruktsioonikoormust ja takistavad tihendi väljapressimist. Üks oluline detail, mis väärib tähelepanu: peaaegu kõigil eraldiseisvatel polüeeterketoonist tihendusrõngastel puuduvad kummile omased elastsed omadused. Nõuetekohase tihenduse tagamiseks tuleb need sobitada elastsete abiosadega.

PTFE-st ja nailonist tihendusrõngastega kokku puutudes pakuvad PEEK-i alternatiivid palju tugevamat libisemiskindlust äärmuslikes töötingimustes: kõrge kuumuse, kõrge rõhu ja söövitavate keemiliste vedelike korral. Need kõrvaldavad tõhusalt tavapäraste tihendite puhul ilmnevad korduvad tööstuslikud valupunktid, sealhulgas külmavoolu deformatsiooni, mõõtmete nihke ja enneaegse rikke. Tänu nendele usaldusväärsetele omadustele on need laialdaselt integreeritud paljude sektorite esmaklassiliste tööstusseadmete tihendussõlmedesse.

Reaalses töös toimivad polüeeterketoonist tihendusrõngad ainult jäikade libisevate pindadena, mis taluvad kuumust, hõõrdumist ja roomavaid deformatsioone. Kogu tõhusaks tihendamiseks vajalik surve eelkoormus pärineb välisest elastsest riistvarast, nagu O-rõngad ja metallist pingestatud vedrud. See põhiline erinevus eristab polüeeterketoonist tihendusrõngaid põhimõtteliselt täiskummist tihendusrõngastest.

Klassifikatsioon struktuurse disaini järgi

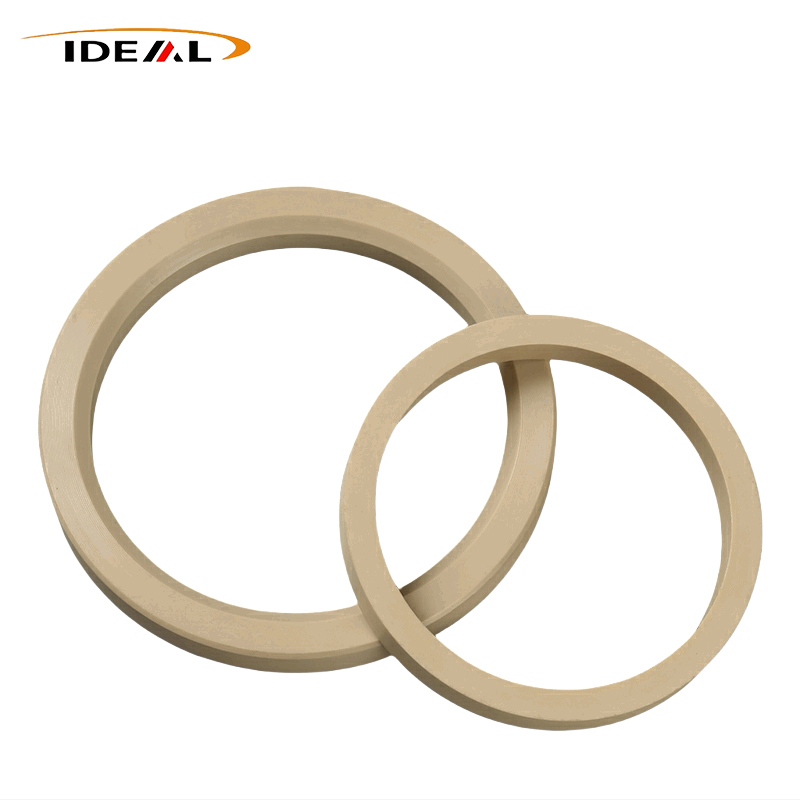

PEEKi tagavararõngad

Kõrgsurvekeskkonnas surutakse elastsed tihendusrõngad kergesti vedelate ainete abil tihendussoontes olevatesse pisikestesse montaažipiludesse. See pidev pigistamine põhjustab lõpuks elastomeeri nihkerebenemise.

PEEK-i tagavararõngad, mis on paigaldatud jäigaks tõkkeks, takistavad O-rõngaste väljapressimist vabadesse ruumidesse. See seadistus tõstab kogu tihendussüsteemi üldist survet ja pikendab oluliselt paaris O-rõngaste kasutusiga.

PEEKi juhtrõngad / kulumiskindlad tugirõngad

Need rõngad, mis on paigaldatud kolbidele ja kolvivardadele edasi-tagasi või pöörleva liikumise jaoks, neelavad külgkoormust ja säilitavad täpse aksiaalse joonduse. Need peatavad mehaaniliste komponentide vahelise otsese metall-metalli kontakti, kompenseerivad seadme töötamise ajal tekkivat radiaalset läbipainde ja varjavad sisemisi tihenduselemente ebaühtlaste külgkoormuste põhjustatud kahjustuste eest.

Toote spetsifikatsioonid

Toote jõudlus

Dünaamiliste pöörlevate ja edasi-tagasi liikuvate tihenduspunktide jaoks loodud polüeeter-eeterketooni tihendusrõngad säilitavad stabiilsed mõõtmed muutuva rõhu ja temperatuuri tingimustes. Sisseehitatud libisemis- ja külmavoolu takistavad omadused hoiavad ära püsiva kuju moonutamise tsüklilise liikumise ajal. Omaste madala hõõrdumise omadustega peavad need vastu korduvale mehaanilisele mõjule ja tagavad ühtlase kulumiskindluse.

Erinevalt painduvatest kummitihenditest, mis tuginevad elastsele tagasilöögile, on PEEK-tihendusrõngastel suur struktuurne jäikus, mis toetab dünaamiliste mehaaniliste tihenduskonstruktsioonide täpset positsioneerimist.

1. Ühine tihendusliides

Pidevate vahelduvate koormuste ja temperatuurikõikumiste korral väldib materjal püsivat deformatsiooni. See hoiab tihendusliideseid hästi sobivana pikkade töötsüklite jooksul, mis sobib ideaalselt pöörlevate võllide ja lineaarse liikumisega tihendussõlmede jaoks.

2. Vähendatud dünaamiline kulumine

Loomulikud madala hõõrdumise omadused minimeerivad paaritusriistvara kulumist. Sagedase suhtelise liikumisega seadmete puhul vähendavad need tihendusrõngad osakeste teket ja sobivad automaatika- ja meditsiiniseadmetes levinud õlivabade töötingimustega.

3. Vastupidavus nõrgale keemilisele keskkonnale

PEEK säilitab stabiilse füüsilise vormi kokkupuutel hüdrauliliste vahendite, lõikevedelike ja kergete söövitavate lahustega. Lagunemist ja paisumist põhjustavad harva mitteoksüdeerivad keemilised ained, mis on paigaldatud mõõdukalt agressiivses keskkonnas töötavatele vedeliku reguleerimisseadmetele.

Komposiit PEEK liugrõngad

Need libisevad elemendid on loodud kombineeritud tihenduskonfiguratsioonide jaoks, sealhulgas astmetihendid ja Glyd Rings, ning töötavad alati koos O-rõnga elastomeeridega.

O-rõngad annavad ühtlase eelpingestusjõu, samal ajal kui PEEK-i libisevad pinnad puutuvad vahetult kokku protsessivedelike ja hõõrdeosadega. Nad vastutavad libiseva kulumiskindluse ja vedeliku piiramise eest. Selliseid tooteid kasutatakse laialdaselt kõrgsurve edasi-tagasi liikuvate hüdrosilindrite ja pöörlevate tihendussõlmede jaoks.

Tööpõhimõtted

1. Staatiline tihendusmehhanism

Kui elastsed komponendid (enamikul juhtudel O-rõngad) on paigaldatud ettenähtud soontesse, surutakse need kokku ja tekitavad radiaalset eelkoormusjõudu. See ühtlane jõud surub PEEK-tihendusrõnga tugevalt vastu tihenduspinda, kas võlli välispinda või silindri sisemist seina.

Täpselt töödeldud otspindadega sobivad PEEK-rõngad tihedalt, et täita mikroskoopilisi vahesid ja blokeerida vedeliku lekkimist. Sisemise keskmise rõhu tõustes avaldatakse tihendusrõngale suurem surve. Sobivate pindade vaheline kontaktrõhk suureneb vastavalt, võimaldades survega aktiveeritavat isepinguvat tihendusjõudlust.

2. Dünaamiline tihendusmehhanism (edasi- ja pöörlev liikumine)

Elastsed osad väljastavad pidevalt stabiilset eelkoormusrõhku, hoides PEEK-tihendusrõnga kogu aeg tihedalt liikuvate pindade külge kinni.

Süsteemi vedeliku rõhk mõjutab iga PEEK-rõnga tagumist külge. See surub tihendushuule väljapoole, et suurendada kontakti spetsiifilist rõhku, moodustades seega jätkusuutliku isetihenduva tihendusefekti.

3. Vedruga PEEK-tihendusrõngaste tööpõhimõte

U-kujulise PEEK-i libiseva kesta sees on metallist pingestatud vedru. Paigaldamisel laieneb kokkusurutud vedru väljapoole, et toetada PEEK-i liugrõngast lahti, luues tihendamiseks esialgse kontakti eelkoormuse.

Pärast pikaajalist töötamist ilmnevad temperatuurikõikumised ja väike abrasiivne kulumine. Sisemine vedru põrkub järk-järgult tagasi, et kompenseerida mõõtmete kõikumisi, ja stabiilset tihenduskontakti survet saab säilitada kogu hooldustsükli vältel.

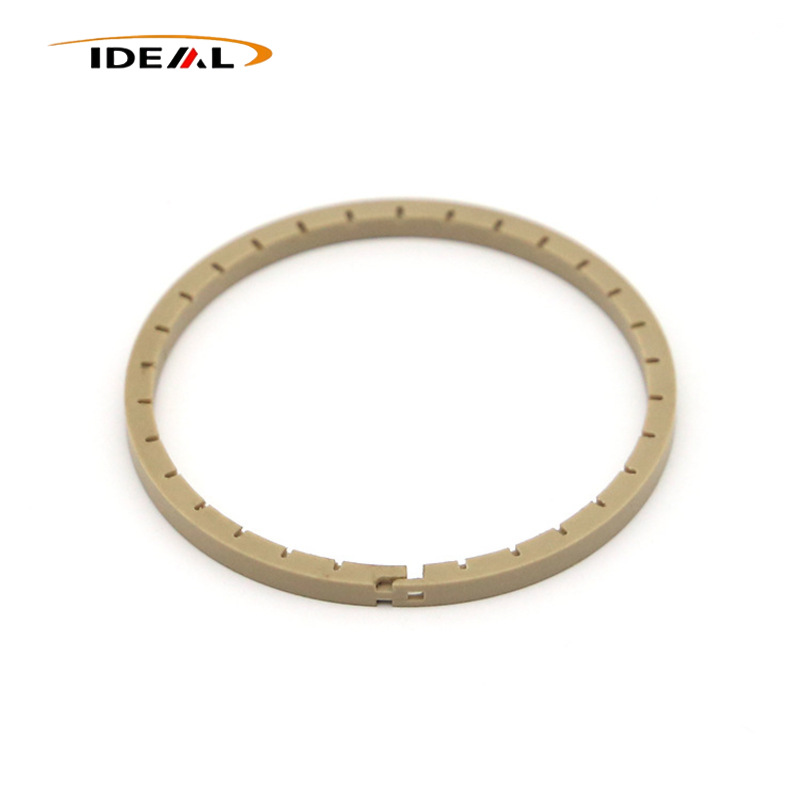

4. Split Notch PEEK tihendusrõngaste mehhanism

Poolitatud lõiked on loodud eranditult tihendussoontesse paigaldamise lihtsustamiseks.

Spiraalsed sälgud:Pärast kokkupanekut ja kokkusurumist nihkuvad spiraalse lõike kaks külge üksteise vastu ja sulguvad täielikult. Lekketeed on suures osas välistatud, mistõttu see disain sobib kõrgsurve stsenaariumide jaoks, mis nõuavad peaaegu nullilähedast vedeliku leket.

Sirged lõiked ja lihtsad nurga all lõiked:Pärast paigaldamist jäävad sälgu asendisse minutilised lekkevahed. Need stiilid ei ole rakendatavad kõrgsurve dünaamilise tihendamise jaoks, mis nõuab täielikku nullleket.

Sel põhjusel jäävad kõrgsurve dünaamiliste tihendusrakenduste parimaks valikuks spiraalsed poolrõngad või tahked ühes tükis lõhestamata rõngad.

Rakenduse stsenaariumid

Tänu libisemiskindluse, termilise stabiilsuse, keemilise inertsuse ja kulumiskindluse kombineeritud tugevustele kasutatakse polüeeterketoonist tihendusrõngaid laialdaselt esmaklassilistes tööstuslikes masinates, mis töötavad kõrge kuumuse, tugeva rõhu, söövitava keskkonna ja ülipuhta töökeskkonnaga.

Hüdraulikavedeliku seadmed

Kasutatakse kõrgsurvehüdrauliliste silindrite, servoventiilide ja klapikollektorite tihendussoontes tugi- või varurõngastena. Need blokeerivad tõhusalt vedeliku kõrge rõhu põhjustatud ekstrusiooni ja pikendavad sobivate tihenduskomponentide töötsüklit. Kahesuunaliste survetingimuste korral saab need rõngad paigaldada tihendussõlme mõlemale küljele.

Puurkaevude õli- ja gaasiriistvara

Tavaliselt paigaldatakse puurkaevude tööriistadele ja kaevupea tihendussõlmedele. Seistes silmitsi äärmusliku kuumuse, kõrge rõhu ja söövitava õli-gaasi kandja süvendiga, tagab nende tugev roomamisvastane võime stabiilse pikaajalise töö. Tugevaid, lõhenemata integreeritud rõngaid on tungivalt soovitatav kasutada ülikõrgsurvetingimustes.

Pooljuhtide töötlemise seadmed

Kasutatakse vaakumkambrites ja protsessi gaasijuhtme ventiilides. Täitmata neitsi PEEK klass on siin kohustuslik ülimadala gaasi väljalaske jaoks, mis kaitseb FFKM/O-rõngastihendeid. Süsiniktäidisega PEEK-i variandid on selliste rakenduste jaoks täielikult keelatud.

Keemiliste vedelike töötlemise seadmed

Paigaldatakse reaktori konnektoritele ja kõrgsurvefiltri torustikele. Need rõngad säilitavad stabiilse jõudluse, kui puutuvad kokku hapete, leeliste ja erinevate orgaaniliste lahustitega.

Uus energiasektor

Sobib kõrgsurvevedeliku tihendamiseks vesinikuenergia ventiilidele ja energiasalvestuse testimisseadmetele.

Lennundus- ja täppismeditsiiniinstrumendid

Ideaalne vedeliku ventiilide jaoks, mis puutuvad kokku laia temperatuurivahemikuga ja korduvate steriliseerimistsüklitega, mis nõuavad rangeid puhtusstandardeid.

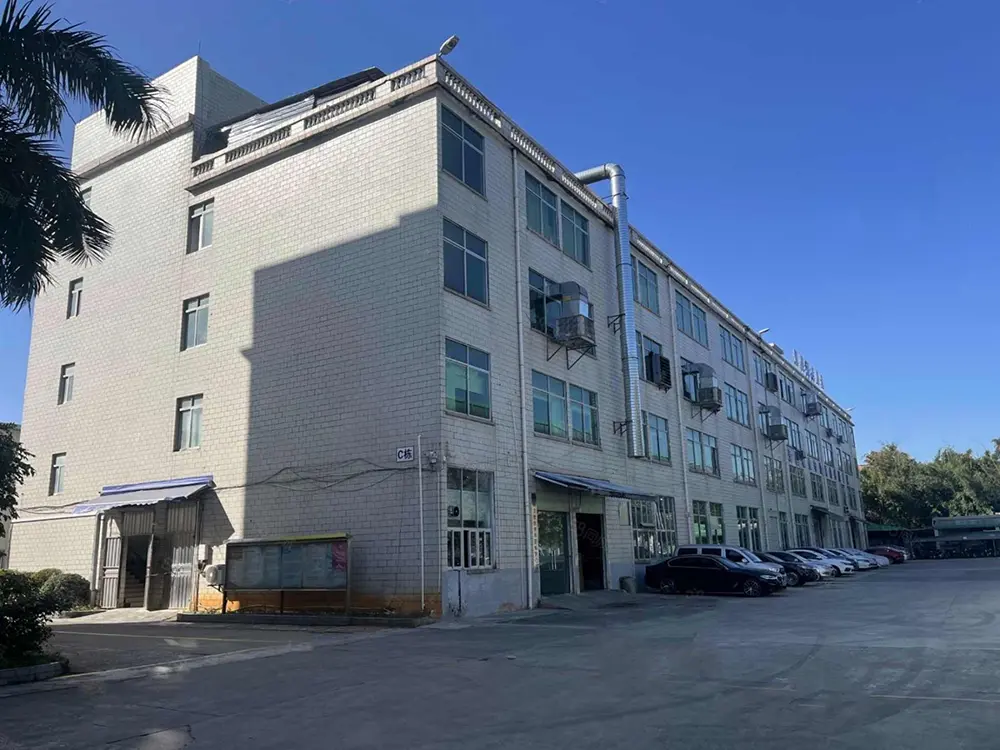

Tehase tutvustus

1. Meie põhipositsioon

- Keskendunud suure jõudlusega PEEK-tihendusrõngastele kriitiliste tööstusseadmete jaoks

- Spetsialiseerunud kohandatud disainile ja stabiilsele masstootmisele

- Sihtmärk: lahendage tihendusrikked, mida standardtooted ei suuda lahendada

2. Probleemid, mida lahendame klientide jaoks

- Tihendid pressivad välja või purunevad kõrge rõhu all

- Deformeeruda, kõverduda või lekkida kõrgendatud temperatuuridel

- Korrodeeruda või paisuda keemilistes vedelikes

- Kuluvad kiiresti edasi-tagasi/pöörleva liikumise korral

- Mõõtmete ebaühtlus põhjustab montaaži rikke

- Planeerimata seisakud ja kõrged hoolduskulud

3. Miks meie PEEK-i tihendid toimivad paremini?

- Me kontrollime jääkpingeid, tasasust ja kristalliseerumise kokkutõmbumist – põhitegureid, mida enamik tarnijaid ignoreerib

- Meie tihendid püsivad kõrgel temperatuuril ja kõrgel rõhul stabiilsed

- Puudub kiire deformatsioon, ei leki, ei kriimustu vastaspindadel

- Pikem kasutusiga ja vähem hoolduskatkestusi

4. Tootmine ja kvaliteedikontroll

- Kaks usaldusväärset protsessi: täppis-CNC-mehaaniline töötlemine ja täppispritsevormimine

- Kõigi PEEK-tihendite kohustuslik lõõmutamine mõõtmete stabiliseerimiseks

- Täielik protsessi kvaliteedikontroll materjalist valmistooteni

- 100% visuaalne ja mõõtmete kontroll enne tarnimist

5. Materjali ja jõudluse eelised

- Kohandatavad materjalikoostised:

 - kulumiskindlus

 - korrosioonikindlus

 - isolatsiooni jõudlus

- stabiilne dünaamilistes töötingimustes (pöörlev / edasi-tagasi liikuv)

- Suurepärane keemiline ühilduvus ja struktuurne stabiilsus

6. Peamised rakendused

- Hüdraulikasüsteemid

- Automaatsed tootmisseadmed

- Meditsiinilise vedeliku kontrolli masinad

- Täppisinstrumendid ja tööstusautomaatika kogu maailmas

7. Meie tugevus

- Professionaalne plastist tihenduskomponentide tootja

- Küps PEEK-i töötlemise kogemus

- Stabiilne kvaliteet, usaldusväärne tarne, ülemaailmne teenindus

- Pikaajaline partner suure jõudlusega tihendeid vajavatele tööstusklientidele

Korduma kippuvad küsimused

K1: Kas PEEK-i (polüeeter-ketooni) tihendusrõngaste tihendusvõime sõltub PEEK-materjali enda loomulikust elastsusest?

A1: Ei. PEEKil on suur jäikus ja vähe elastsus. Kogu tihedaks tihendamiseks vajalik eelkoormus saavutatakse O-rõngaste või metallist pingestatud vedrudega. PEEK toimib ainult vastupidava libiseva pinnana, mis on vastupidav kulumisele ja keemilisele erosioonile.

Q2: Kas PEEK plastist tihendusrõngaste tihendusvõime paraneb töörõhu tõustes?

A2: mõistliku rõhuvahemiku piires tõstab isepingutav mehhanism kontaktrõhku ja suurendab tihendusefekti. Kui rõhk ületab nimiläve, pressitakse tihendid välja ja kahjustuvad ilma korralikult paigaldatud tagavararõngasteta, mis põhjustab kohe täieliku tihenduse tõrke.

3. küsimus: kas toode võib tõhusa tihenduse saavutamiseks iseseisvalt töötada?

A3: Enamikus töötingimustes toimivad need jäikade tugi- ja kaitsekomponentidena. Kuna sisemine elastsus puudub, tuleb need tervikliku tihendussüsteemi moodustamiseks kokku panna elastsete tihendite, näiteks O-rõngaste kõrvale.

Q4: Kas süsinikkiuga täidetud PEEK-tihendusrõngad on pooljuhtseadmete jaoks vastuvõetavad?

A4: pole üldse soovitatav. Süsiniktäiteained põhjustavad gaasi väljutamise ja tahkete osakeste saastumise ohtu. Pooljuhtide tootmiskeskkondades on lubatud kasutada ainult puhast täitmata PEEK-materjali.
